Módulo Receptor IR TSOP38238

¿Qué es el TSOP38238?

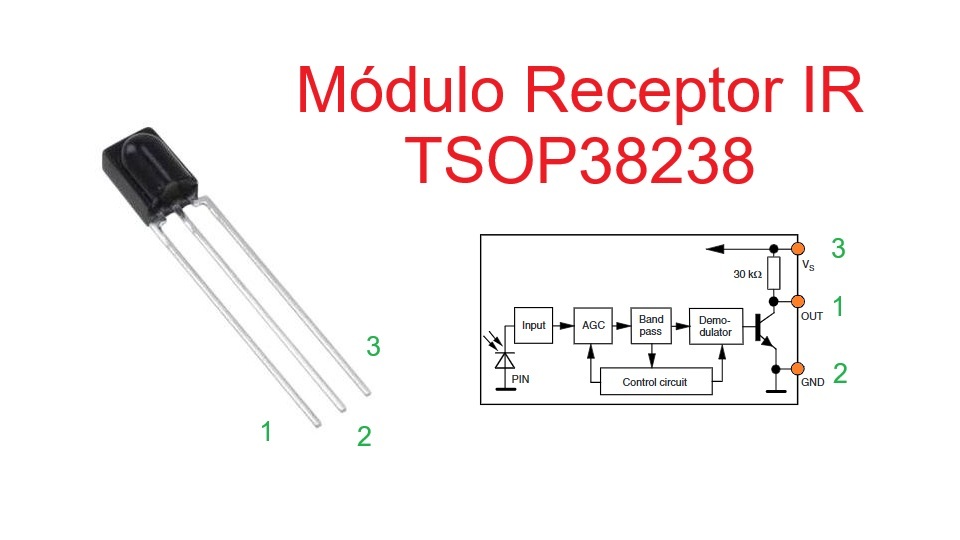

El TSOP38238 es un módulo receptor infrarrojo (IR) diseñado para sistemas de control remoto. Integra un fotodiodo PIN, preamplificador, filtro de banda centrado en 38 kHz y circuitos de control, entregando una salida digital demodulada que puede conectarse directamente a un microcontrolador.

Características principales

• Frecuencia portadora: 38 kHz.
• Tensión de alimentación: 2,0 V a 5,5 V.
• Consumo típico: 0,35 mA.
• Corriente máxima de salida: 5 mA.
• Salida: señal digital demodulada (active low).
• Alcance típico: hasta 30 m en condiciones ideales.
• Ángulo de recepción: ±45°.
• Rango de temperatura de trabajo: −25 °C a +85 °C.
• Pico de sensibilidad espectral: 950 nm.

¿Qué reemplazos o equivalencias tiene?

1. TSOP4838 (Vishay).
2. VS1838B (genérica).
3. HS0038B / HS0038.
4. TSOP1738 / TSOP1838.
5. TSOP31238.

Principio de funcionamiento

Con la alimentación entre 2,0 y 5,5 V, el fotodiodo interno capta luz IR modulada a 38 kHz. La señal pasa por un preamplificador y un filtro de banda que elimina interferencias, y luego un control automático de ganancia ajusta la sensibilidad. Cuando se detecta un paquete válido, la salida entrega un nivel bajo digital, listo para ser leído por un microcontrolador. El consumo es de aproximadamente 0,35 mA y la salida soporta hasta 5 mA.

Aplicaciones típicas

• Receptores para mandos a distancia.
• Interfaces IR con microcontroladores.
• Domótica y control de dispositivos.
• Prototipos con Arduino, ESP32 o Raspberry Pi.
• Control remoto en robótica.

Recomendaciones de uso

• Alimentar entre 2,0 V y 5,5 V.
• Colocar un condensador de 100 nF cerca de los pines de alimentación.
• Conectar la salida a una entrada digital del microcontrolador con resistencia pull-up si es necesario.
• No usar la salida para accionar cargas directamente.
• Orientar dentro del ángulo de recepción y evitar luz solar directa.
• Usar librerías de decodificación en el microcontrolador para interpretar protocolos.
• Comprobar que la frecuencia de trabajo del reemplazo sea 38 kHz.
