SCR TYN612
¿Qué es el TYN612?
El TYN612 es un rectificador controlado de silicio (SCR) de la serie estándar de 12A fabricado por STMicroelectronics. Este componente semiconductor pertenece a la familia de tiristores y funciona como un interruptor unidireccional controlado por compuerta, diseñado para aplicaciones de control de potencia de corriente alterna y continua.
Su construcción en encapsulado TO-220AB lo hace ideal para montaje en disipadores de calor, permitiendo manejar corrientes significativas con una adecuada disipación térmica. Es ampliamente utilizado en circuitos de control de motores, protección contra sobretensión y regulación de voltaje.
Características Principales
El TYN612 presenta las siguientes especificaciones técnicas fundamentales:
Corriente RMS en estado activo (IT RMS): 12A, que representa la máxima corriente efectiva que puede manejar continuamente sin dañarse.
Voltaje de bloqueo repetitivo (VDRM/VRRM): 600V, siendo el voltaje máximo que puede soportar en estado de bloqueo sin conducir.
Corriente de disparo de compuerta (IGT): Entre 5mA y 15mA según la versión, representando la corriente mínima necesaria en la compuerta para activar el SCR.
Voltaje de disparo de compuerta (VGT): Típicamente 1.5V, siendo el voltaje mínimo requerido entre compuerta y cátodo para el disparo.
Encapsulado: TO-220AB de 3 terminales con pestaña metálica para montaje en disipador.

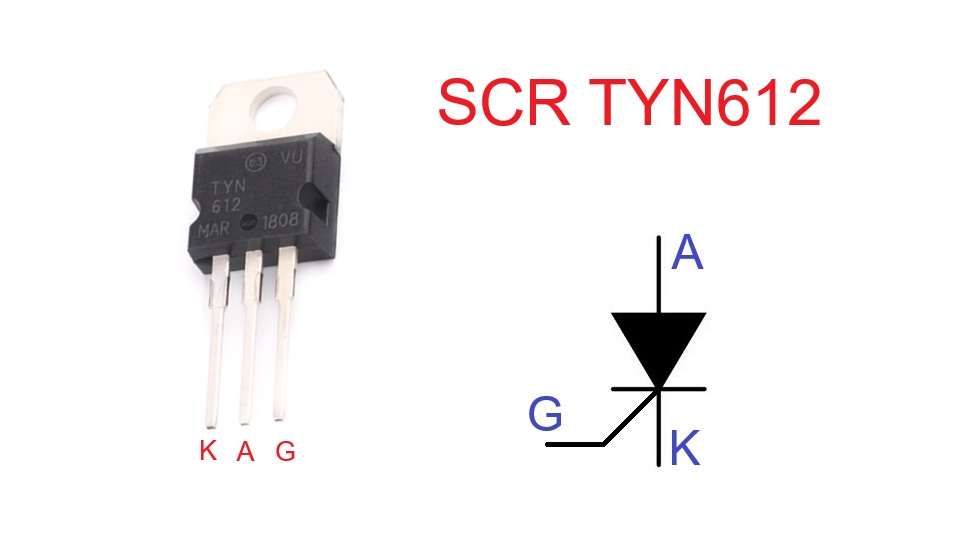

Pinout
El TYN612 tiene una configuración de 3 terminales vista desde su parte frontal:
Terminal 1 (izquierda): Cátodo (K) - Terminal por donde sale la corriente principal, conectado internamente a la pestaña metálica del encapsulado.
Terminal 2 (centro): Ánodo (A) - Terminal por donde ingresa la corriente principal cuando el SCR está conduciendo.
Terminal 3 (derecha): Compuerta (G) - Terminal de control que recibe el pulso de disparo para activar el SCR.
La identificación es crucial para el correcto funcionamiento del circuito, ya que una conexión errónea puede dañar tanto el componente como el circuito asociado.
¿Qué Reemplazos o Equivalencias Tiene?
El TYN612 cuenta con varios equivalentes funcionales que pueden utilizarse como reemplazo directo:
JST612: Equivalente directo con las mismas características eléctricas y mecánicas, ampliamente disponible en el mercado asiático.
TN1215: Versión de la misma familia de STMicroelectronics con especificaciones idénticas pero en diferentes presentaciones de empaque.
C122D: SCR de 12A y 600V de otros fabricantes como NEC o Toshiba, compatible en la mayoría de aplicaciones.
SK3012: Alternativa de Semikron con características similares, especialmente utilizada en aplicaciones industriales.
Principio de Funcionamiento
El TYN612 opera como un interruptor semiconductor controlado que permanece normalmente abierto hasta recibir un pulso de activación en su compuerta.
En estado de bloqueo, el SCR puede soportar hasta 600V entre ánodo y cátodo sin conducir corriente significativa. Cuando se aplica una corriente de al menos 5-15mA (dependiendo de la versión) en la compuerta con un voltaje mínimo de 1.5V, el dispositivo se activa inmediatamente.
Una vez activado, el SCR entra en conducción y permite el paso de corriente desde el ánodo hacia el cátodo, pudiendo manejar hasta 12A de corriente RMS. En este estado, la caída de voltaje entre ánodo y cátodo es mínima, típicamente menor a 2V.
La característica fundamental del SCR es que una vez disparado, permanece en conducción independientemente de la señal de compuerta, hasta que la corriente de ánodo descienda por debajo de la corriente de mantenimiento o se interrumpa completamente la alimentación del circuito principal.
Aplicaciones Típicas
El TYN612 encuentra aplicación en diversos circuitos electrónicos de control de potencia y protección.
Control de velocidad de motores: Se utiliza en circuitos de control de fase para regular la velocidad de motores de corriente alterna, especialmente en herramientas eléctricas y electrodomésticos.
Protección contra sobretensión (Crowbar): Actúa como protector rápido cortocircuitando la alimentación cuando se detectan voltajes excesivos, protegiendo circuitos sensibles.
Reguladores de voltaje: Empleado en sistemas de regulación de voltaje para motocicletas y aplicaciones automotrices donde se requiere control preciso de la tensión de salida.
Limitación de corriente de arranque: Controla los picos de corriente inicial en fuentes de alimentación y circuitos rectificadores, evitando daños por sobrecorriente transitoria.
Sistemas de encendido capacitivo: Utilizado en sistemas de ignición electrónica donde se requiere la descarga controlada de capacitores para generar chispas de alta energía.
Recomendaciones de Uso
Para obtener el máximo rendimiento y vida útil del TYN612, es fundamental seguir estas recomendaciones técnicas.
Disipación térmica: Instalar siempre en un disipador de calor adecuado con grasa térmica, especialmente cuando maneje corrientes superiores a 5A. La resistencia térmica sin disipador es limitada y puede causar sobrecalentamiento.
Protección de compuerta: Incluir una resistencia limitadora de corriente en serie con la compuerta para evitar daños por sobrecorriente. Valores típicos entre 100Ω y 1kΩ son recomendados según la fuente de disparo.
Circuitos de apagado: En aplicaciones de corriente continua, implementar un circuito auxiliar para forzar el apagado del SCR, ya que no se apaga automáticamente como en corriente alterna.
Filtrado de ruido: Utilizar condensadores de desacople cerca del terminal de compuerta para evitar disparos accidentales por ruido eléctrico o transitorios.
Verificación previa: Probar siempre el SCR con un multímetro antes de la instalación, verificando que presente alta resistencia entre ánodo-cátodo en ambas direcciones y conductividad entre compuerta y cátodo.
Consideraciones de montaje: Asegurar un buen contacto mecánico y eléctrico de la pestaña metálica con el disipador, ya que esta sirve como conexión del cátodo y como vía de disipación térmica principal.
