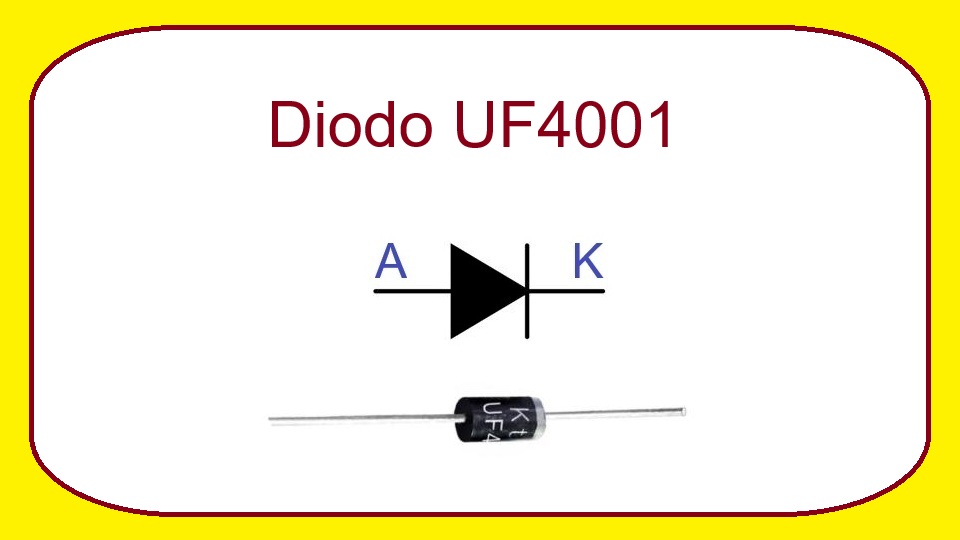

UF4001 - Diodo rectificador de ultra alta velocidad
El UF4001 es un diodo rectificador de recuperación ultrarrápida diseñado para aplicaciones donde se requiere una conmutación mucho más rápida que la proporcionada por los diodos rectificadores convencionales de la serie 1N400x. Su capacidad para cambiar rápidamente del estado de conducción al estado de bloqueo lo convierte en una excelente opción para fuentes de alimentación conmutadas, convertidores electrónicos y circuitos de alta frecuencia.
Este componente semiconductor permite el paso de corriente eléctrica en una sola dirección, bloqueando la corriente inversa hasta un determinado límite de tensión. Gracias a su velocidad de recuperación reducida, minimiza las pérdidas de energía y mejora la eficiencia de numerosos circuitos electrónicos modernos.
El UF4001 suele encontrarse en encapsulado DO-41 y es ampliamente utilizado tanto por aficionados como por profesionales que desarrollan proyectos electrónicos, equipos industriales y sistemas de alimentación de potencia.
¿Qué es el UF4001?
El UF4001 es un diodo rectificador ultrarrápido de silicio capaz de soportar una corriente promedio de hasta 1 amperio y una tensión inversa máxima repetitiva de 50 voltios. Pertenece a la familia UF400x, cuyos miembros comparten características similares pero difieren principalmente en la tensión máxima inversa soportada.
La característica más importante del UF4001 es su reducido tiempo de recuperación inversa, que generalmente se encuentra alrededor de los 50 nanosegundos. Esta velocidad de conmutación permite utilizarlo en circuitos electrónicos de alta frecuencia donde un diodo rectificador convencional resultaría demasiado lento.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 50 V.
- Corriente rectificada promedio máxima (IF(AV)): 1 A.
- Corriente de sobrecarga no repetitiva: hasta 30 A durante intervalos breves.
- Tiempo de recuperación inversa típico: aproximadamente 50 ns.
- Caída de tensión directa típica: alrededor de 1,0 a 1,7 V según la corriente de trabajo.
- Encapsulado DO-41 de montaje axial.
- Tecnología de recuperación ultrarrápida adecuada para aplicaciones de alta frecuencia.
¿Qué reemplazos o equivalencias tiene?
Al buscar un reemplazo para el UF4001 es importante verificar que el diodo sustituto tenga una corriente nominal igual o superior a 1 A y una velocidad de recuperación similar o mejor. Algunas equivalencias comunes son:
- UF4002.
- UF4003.
- UF4004.
- UF4005.
- UF4007.
Todos estos modelos pertenecen a la misma familia UF400x y ofrecen una corriente nominal similar. La principal diferencia es que los modelos superiores soportan tensiones inversas más elevadas, por lo que pueden reemplazar al UF4001 en la mayoría de las aplicaciones sin inconvenientes.
Principio de funcionamiento
Cuando el ánodo del UF4001 se encuentra a un potencial positivo respecto al cátodo, el diodo entra en conducción. En esta condición circula corriente a través del dispositivo y aparece una caída de tensión directa aproximada entre 1,0 y 1,7 V dependiendo de la corriente que atraviese el componente.
Por ejemplo, en una fuente de alimentación donde circula una corriente cercana a 1 A, el diodo permite el paso de la energía hacia la carga mientras bloquea el retorno de corriente en sentido contrario. Esta propiedad es fundamental en circuitos rectificadores y de protección.
Cuando la polaridad se invierte, el UF4001 bloquea la corriente hasta alcanzar su tensión inversa máxima de 50 V. Además, gracias a su tiempo de recuperación inversa cercano a 50 ns, puede dejar de conducir extremadamente rápido cuando cambia la polaridad de la señal, permitiendo trabajar con frecuencias mucho más altas que las soportadas por los diodos rectificadores convencionales.
Aplicaciones típicas
- Fuentes de alimentación conmutadas.
- Rectificación de señales de alta frecuencia.
- Convertidores DC-DC.
- Circuitos inversores electrónicos.
- Protección contra corrientes inversas.
- Etapas de recuperación de energía en inductores y transformadores.
- Circuitos de control industrial y automatización.
- Equipos electrónicos de consumo.
- Sistemas de carga de baterías.
- Fuentes de alimentación para equipos de telecomunicaciones.
Recomendaciones de uso
- Verificar que la tensión inversa del circuito no supere los 50 V especificados para el UF4001.
- No exceder la corriente promedio máxima de 1 A durante el funcionamiento continuo.
- Considerar la disipación térmica cuando el diodo trabaje cerca de su corriente nominal.
- Respetar la polaridad de conexión identificando correctamente el cátodo mediante la banda marcada en el encapsulado.
- Utilizar modelos superiores de la serie UF400x cuando se requiera una mayor tensión inversa de trabajo.
- Evitar reemplazarlo por diodos rectificadores lentos como el 1N4001 en aplicaciones de alta frecuencia.
- Comprobar siempre las especificaciones del fabricante antes de realizar sustituciones en equipos críticos.
El UF4001 es uno de los diodos ultrarrápidos más utilizados en electrónica de potencia de baja y media potencia. Su combinación de velocidad de recuperación, capacidad de corriente de 1 A y facilidad de integración en numerosos circuitos lo convierten en una excelente elección para proyectos educativos, reparaciones electrónicas y diseños profesionales que requieren rectificación eficiente y rápida.
