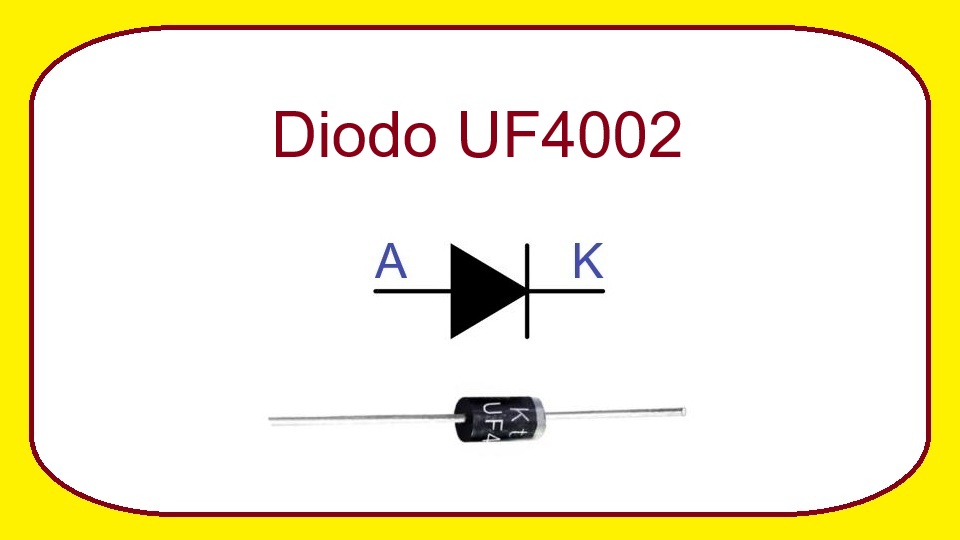

UF4002 - Diodo rectificador de ultra alta velocidad

El diodo UF4002 es un semiconductor rectificador de recuperación ultrarrápida ampliamente utilizado en fuentes de alimentación, circuitos de conmutación y sistemas electrónicos donde se requiere una respuesta mucho más rápida que la ofrecida por los diodos rectificadores convencionales de la serie 1N400x. Gracias a su velocidad de recuperación, resulta ideal para trabajar con señales de alta frecuencia y convertidores electrónicos modernos.

Este componente pertenece a la familia UF4001-UF4007, una serie diseñada para aplicaciones de rectificación rápida. Su encapsulado más común es DO-41, lo que facilita su montaje tanto en prototipos educativos como en equipos electrónicos comerciales.

¿Qué es el UF4002?

El UF4002 es un diodo rectificador ultrarrápido (Ultra Fast Recovery Diode) capaz de conducir corriente en una sola dirección y bloquearla en la dirección opuesta. Su principal diferencia respecto a los diodos rectificadores tradicionales es su reducido tiempo de recuperación inversa, permitiendo trabajar eficientemente en circuitos de alta velocidad.

Cuando el diodo se polariza en directa, permite el paso de corriente eléctrica. En cambio, cuando se polariza en inversa, bloquea el flujo de corriente hasta alcanzar su límite de tensión inversa especificado por el fabricante.

Características principales

• Tensión inversa máxima repetitiva (VRRM): 100 V.
• Corriente rectificada promedio máxima (IF(AV)): 1 A.
• Corriente de sobrecarga de pico (IFSM): 30 A aproximadamente.
• Tiempo de recuperación inversa típico (trr): 50 ns.
• Caída de tensión directa típica (VF): alrededor de 1,0 V a 1 A.
• Encapsulado estándar DO-41 de montaje axial.
• Diseñado para aplicaciones de conmutación rápida y alta frecuencia.

¿Qué reemplazos o equivalencias tiene?

Dependiendo de los requisitos del circuito, el UF4002 puede reemplazarse por otros diodos de características similares. Antes de realizar cualquier sustitución es recomendable verificar la tensión máxima, corriente y velocidad de recuperación necesarias.

• UF4001 (si la tensión inversa requerida no supera los 50 V).
• UF4003 (equivalente con mayor tensión inversa, 200 V).
• UF4004 (equivalente con mayor tensión inversa, 400 V).
• UF4005 (equivalente con mayor tensión inversa, 600 V).
• UF4007 (equivalente más común, con tensión inversa de hasta 1000 V).

En muchos diseños prácticos el UF4007 suele utilizarse como reemplazo universal de los demás miembros de la serie UF400x debido a su mayor capacidad de bloqueo de voltaje.

Principio de funcionamiento

Supongamos una fuente de alimentación donde se aplica una tensión positiva al ánodo y una tensión negativa al cátodo. Cuando la diferencia de potencial supera aproximadamente los 0,7 V a 1,0 V, el UF4002 entra en conducción y permite el paso de corriente hasta un valor nominal de 1 A.

Si la polaridad se invierte, el diodo bloquea la circulación de corriente mientras la tensión inversa permanezca por debajo de los 100 V especificados. Esta propiedad permite convertir corriente alterna en corriente continua y proteger circuitos frente a polaridades incorrectas.

La característica más importante del UF4002 es su tiempo de recuperación inversa de aproximadamente 50 nanosegundos. Esto significa que, después de conducir corriente, puede pasar rápidamente al estado de bloqueo cuando cambia la polaridad. Gracias a esta velocidad, las pérdidas de energía son menores en circuitos de conmutación rápida.

Aplicaciones típicas

• Rectificación en fuentes de alimentación conmutadas.
• Convertidores DC-DC de alta frecuencia.
• Circuitos inversores electrónicos.
• Protección contra inversión de polaridad.
• Etapas de recuperación de energía en fuentes switching.
• Fuentes para equipos de telecomunicaciones.
• Circuitos de control industrial.
• Equipos electrónicos de consumo.
• Sistemas de iluminación electrónica.
• Proyectos educativos de electrónica de potencia.

Recomendaciones de uso

Verifique siempre que la tensión inversa máxima del circuito no supere los 100 V especificados para el UF4002. Si existe la posibilidad de que aparezcan picos superiores, es recomendable utilizar un modelo de mayor tensión como el UF4007.

No exceda la corriente promedio de 1 A durante el funcionamiento continuo. Corrientes superiores pueden provocar un aumento excesivo de temperatura y reducir la vida útil del componente.

En aplicaciones de alta frecuencia, mantenga las conexiones lo más cortas posible para minimizar inductancias parásitas y mejorar el rendimiento del circuito.

Cuando se utilice en fuentes conmutadas o convertidores de potencia, es conveniente asegurar una adecuada ventilación y respetar las especificaciones térmicas indicadas por el fabricante.

Antes de reemplazar un diodo rectificador convencional por un UF4002, confirme que las características eléctricas sean compatibles con el diseño original. Aunque la velocidad de recuperación sea superior, deben cumplirse también los requisitos de tensión y corriente del circuito.
