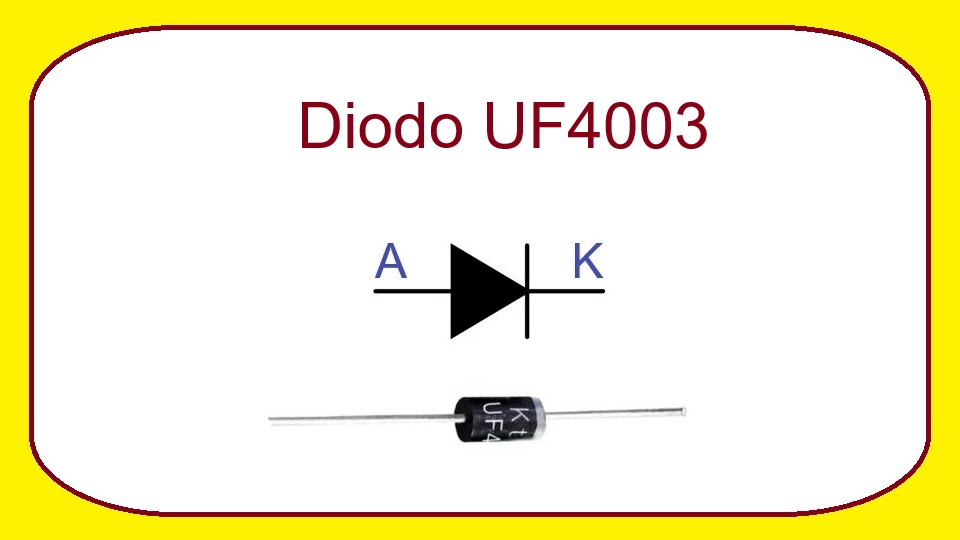

UF4003 - Diodo rectificador de ultra alta velocidad
El UF4003 es un diodo rectificador ultrarrápido ampliamente utilizado en fuentes de alimentación conmutadas, convertidores electrónicos, circuitos de protección y sistemas de alta frecuencia. Pertenece a la familia de diodos UF400x, diseñada para ofrecer tiempos de recuperación inversa mucho más rápidos que los diodos rectificadores convencionales de la serie 1N400x.
Gracias a su capacidad para soportar tensiones inversas de hasta 200 V y corrientes continuas de 1 A, el UF4003 resulta adecuado para numerosos proyectos de electrónica, especialmente aquellos donde se requiere una rápida conmutación y una reducción de pérdidas energéticas.
¿Qué es el UF4003?
El UF4003 es un diodo rectificador de silicio de recuperación ultrarrápida. Su función principal es permitir el paso de corriente en una sola dirección mientras bloquea la circulación en sentido contrario.
A diferencia de los diodos rectificadores estándar, el UF4003 posee un tiempo de recuperación inversa extremadamente corto, aproximadamente de 50 nanosegundos. Esta característica le permite trabajar eficientemente en circuitos electrónicos que operan a frecuencias elevadas, donde un diodo convencional podría generar pérdidas, calentamiento excesivo o interferencias.
Generalmente se fabrica en encapsulado DO-41 de montaje axial, lo que facilita su instalación en protoboards, placas perforadas y circuitos impresos.
Características principales
- Corriente rectificada promedio máxima (IF): 1 A.
- Tensión inversa repetitiva máxima (VRRM): 200 V.
- Caída de tensión directa típica (VF): 1 V a 1 A.
- Tiempo de recuperación inversa (trr): aproximadamente 50 ns.
- Corriente de sobrecarga no repetitiva (IFSM): hasta 30 A.
- Temperatura máxima de unión: hasta 150 °C.
- Encapsulado axial DO-41 de fácil montaje.
¿Qué reemplazos o equivalencias tiene?
El UF4003 puede reemplazarse por otros diodos de recuperación rápida o ultrarrápida siempre que se verifiquen cuidadosamente los parámetros eléctricos del circuito. Algunas equivalencias comunes son:
- UF4004 (400 V, 1 A).
- UF4005 (600 V, 1 A).
- UF4006 (800 V, 1 A).
- UF4007 (1000 V, 1 A).
- FR107 (1000 V, 1 A, recuperación rápida).
Los modelos UF4004, UF4005, UF4006 y UF4007 suelen utilizarse como sustitutos directos porque mantienen la misma corriente nominal de 1 A y ofrecen una tensión inversa igual o superior a la del UF4003.
Principio de funcionamiento
El funcionamiento del UF4003 es similar al de cualquier diodo rectificador. Cuando el ánodo se encuentra a un potencial más positivo que el cátodo, la corriente puede circular a través del dispositivo.
Por ejemplo, si una fuente entrega 12 V y el diodo está polarizado directamente, aparecerá una caída de tensión cercana a 1 V sobre el UF4003. Esto significa que la carga recibirá aproximadamente 11 V mientras circule corriente dentro de los límites permitidos, hasta un máximo de 1 A en operación continua.
Cuando la polaridad se invierte, el UF4003 bloquea la circulación de corriente mientras la tensión inversa no supere los 200 V especificados. Si el circuito trabaja con señales de alta frecuencia, el diodo puede cambiar rápidamente del estado de conducción al estado de bloqueo gracias a su tiempo de recuperación inversa de aproximadamente 50 ns.
Esta velocidad de conmutación es especialmente importante en fuentes conmutadas e inversores, donde los cambios de estado ocurren miles o millones de veces por segundo.
Aplicaciones típicas
- Fuentes de alimentación conmutadas (SMPS).
- Rectificación de señales de alta frecuencia.
- Convertidores DC-DC.
- Circuitos inversores electrónicos.
- Diodo de rueda libre para cargas inductivas.
- Protección contra picos de voltaje generados por relés y bobinas.
- Equipos electrónicos industriales y de telecomunicaciones.
También es frecuente encontrarlo en cargadores electrónicos, sistemas de iluminación LED, controladores PWM y equipos donde la eficiencia energética es un factor importante.
Recomendaciones de uso
- No exceder la corriente continua máxima de 1 A.
- Evitar tensiones inversas superiores a 200 V.
- Respetar la polaridad durante el montaje.
- Utilizar pistas adecuadas en la PCB para disipar mejor el calor.
- En aplicaciones con cargas inductivas, instalar el diodo lo más cerca posible de la carga.
- Si se requiere mayor margen de seguridad en tensión inversa, utilizar UF4004, UF4005, UF4006 o UF4007.
- Verificar la temperatura de funcionamiento en aplicaciones de potencia para evitar sobrecalentamientos.
El UF4003 es una excelente opción para proyectos electrónicos que requieren rectificación rápida y alta eficiencia. Su combinación de velocidad de recuperación, capacidad de corriente de 1 A y tensión inversa de 200 V lo convierten en un componente muy utilizado tanto por aficionados como por profesionales de la electrónica.
