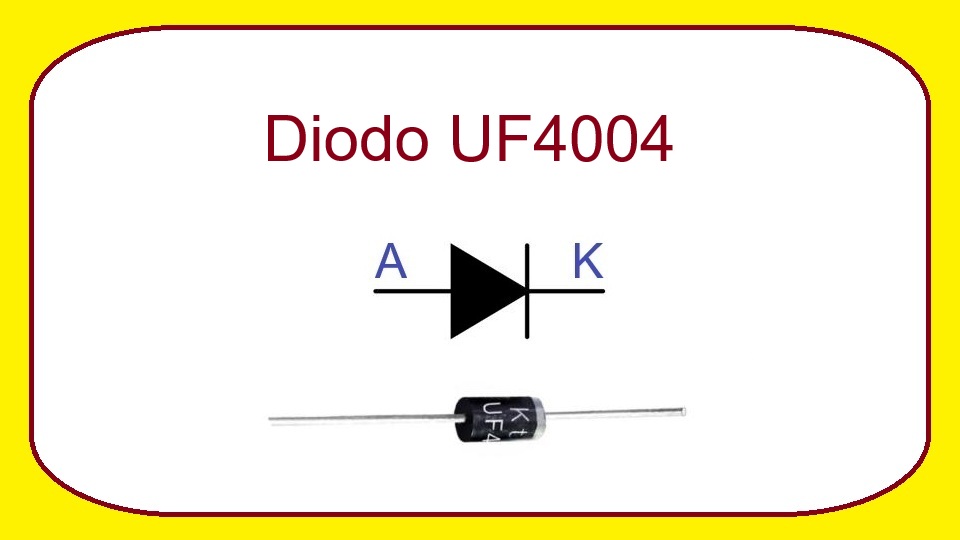

UF4004 - Diodo rectificador de ultra alta velocidad
El diodo UF4004 es uno de los rectificadores ultrarrápidos más utilizados en fuentes de alimentación, circuitos de conmutación y aplicaciones donde se requiere una recuperación mucho más rápida que la de los diodos rectificadores convencionales de la serie 1N400x. Gracias a su capacidad para trabajar con tensiones elevadas y cambiar rápidamente entre los estados de conducción y bloqueo, es una excelente opción para numerosos proyectos electrónicos.
Su diseño permite reducir pérdidas de energía y mejorar el rendimiento en circuitos que operan a frecuencias medias y altas. Por esta razón es frecuente encontrarlo en fuentes conmutadas, inversores, cargadores electrónicos y sistemas de protección.
¿Qué es el UF4004?
El UF4004 es un diodo rectificador ultrarrápido de silicio perteneciente a la familia UF400x. Está diseñado para permitir el paso de corriente en una sola dirección mientras bloquea la corriente en sentido contrario.
La principal diferencia respecto a un diodo rectificador convencional como el 1N4004 es su tiempo de recuperación inversa extremadamente corto. Esto le permite trabajar de forma eficiente en circuitos electrónicos donde los cambios de polaridad ocurren rápidamente.
Se fabrica habitualmente en encapsulado DO-41 y es capaz de soportar hasta 400 V de tensión inversa repetitiva y una corriente directa promedio de 1 A.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 400 V.
- Corriente directa promedio (IF(AV)): 1 A.
- Corriente de pico no repetitiva: 30 A durante un semiciclo de 8,3 ms.
- Caída de tensión directa (VF): aproximadamente 1,0 V a 1 A.
- Tiempo de recuperación inversa (trr): aproximadamente 50 ns.
- Encapsulado: DO-41 de montaje axial.
- Rango de temperatura de operación: de -65 °C a +150 °C.
¿Qué reemplazos o equivalencias tiene?
El UF4004 puede ser reemplazado por otros diodos ultrarrápidos con características eléctricas iguales o superiores. Antes de realizar una sustitución siempre se debe verificar la tensión máxima, la corriente y el encapsulado.
- UF4005
- UF4006
- UF4007
- HER104
- FR104
Entre estas opciones, el UF4007 suele ser el reemplazo más común debido a que soporta hasta 1000 V de tensión inversa, superando ampliamente las especificaciones del UF4004.
Principio de funcionamiento
Cuando el ánodo del UF4004 se encuentra a un potencial positivo respecto al cátodo, el diodo entra en conducción. En esta condición permite el paso de corriente de hasta 1 A de forma continua y presenta una caída de tensión cercana a 1,0 V.
Por ejemplo, si una fuente suministra 12 V y el UF4004 está polarizado directamente, la tensión disponible después del diodo será aproximadamente de 11 V debido a la caída interna del componente.
Cuando la polaridad se invierte, el diodo bloquea el paso de corriente. En condiciones normales puede soportar hasta 400 V en polarización inversa sin entrar en ruptura.
Su característica más importante es el tiempo de recuperación inversa de aproximadamente 50 nanosegundos. Esto significa que después de conducir corriente puede bloquear rápidamente el flujo inverso, algo fundamental en fuentes conmutadas y circuitos de alta frecuencia donde un diodo lento generaría pérdidas y calentamiento.
Aplicaciones típicas
- Rectificación en fuentes de alimentación conmutadas.
- Circuitos inversores de potencia.
- Protección contra polaridad inversa.
- Fuentes de alimentación para equipos electrónicos.
- Circuitos de recuperación de energía en inductores y transformadores.
- Etapas de conmutación rápida.
- Cargadores electrónicos y adaptadores de corriente.
- Fuentes para equipos industriales y de telecomunicaciones.
Recomendaciones de uso
- No exceder la corriente continua de 1 A especificada por el fabricante.
- Mantener un margen de seguridad respecto a la tensión inversa máxima de 400 V.
- Utilizar pistas o conductores adecuados cuando circule corriente cercana al límite nominal.
- En aplicaciones de alta temperatura, verificar la disipación térmica del circuito.
- Comprobar la orientación correcta del cátodo, identificado por una banda en el encapsulado.
- Si se requiere mayor margen de tensión, considerar el uso de un UF4007 como reemplazo.
- Para aplicaciones de alta frecuencia, aprovechar su rápida recuperación inversa para mejorar la eficiencia del sistema.
El UF4004 es un diodo rectificador ultrarrápido confiable y económico que combina una capacidad de corriente de 1 A con una tensión inversa máxima de 400 V y un tiempo de recuperación de apenas 50 ns. Estas características lo convierten en una excelente elección para proyectos electrónicos modernos donde la velocidad de conmutación es un factor importante para lograr eficiencia y estabilidad.
