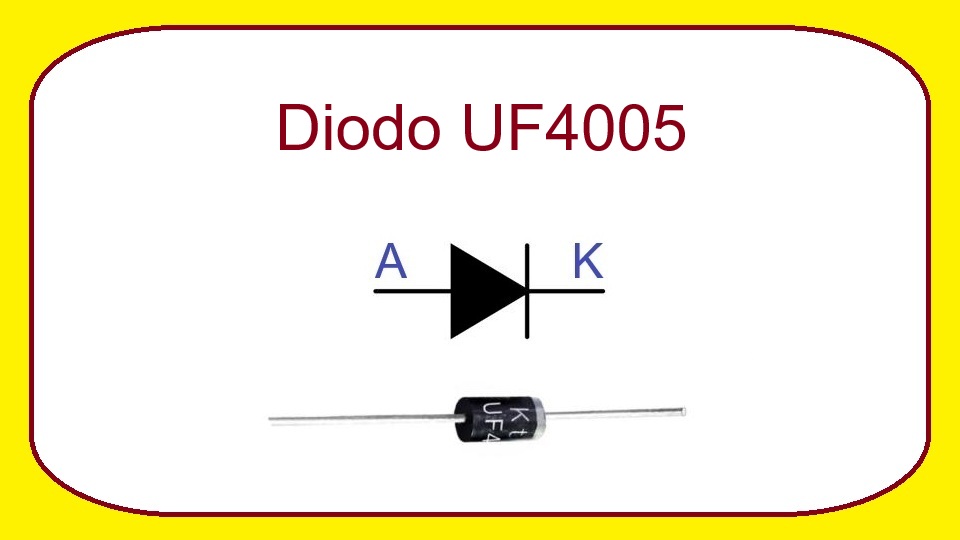

UF4005 - Diodo rectificador de ultra alta velocidad
El UF4005 es un diodo rectificador ultrarrápido (Ultra Fast Recovery Rectifier) diseñado para trabajar en aplicaciones donde se requiere una conmutación mucho más rápida que la ofrecida por los diodos rectificadores convencionales de la serie 1N400x. Gracias a su bajo tiempo de recuperación inversa, es ampliamente utilizado en fuentes conmutadas, inversores, convertidores DC-DC y circuitos electrónicos de alta frecuencia.
Este componente pertenece a la familia UF4001-UF4007 y mantiene el encapsulado axial DO-41, lo que facilita su montaje en protoboards, placas perforadas y circuitos impresos. Su capacidad para soportar tensiones relativamente elevadas y corrientes moderadas lo convierte en una opción popular para aficionados, estudiantes y técnicos en electrónica.
¿Qué es el UF4005?
El UF4005 es un diodo semiconductor rectificador ultrarrápido cuya función principal es permitir el paso de corriente eléctrica en una sola dirección y bloquearla en la dirección contraria. A diferencia de los rectificadores estándar, este dispositivo puede cambiar rápidamente de estado conductor a estado de bloqueo, reduciendo pérdidas y mejorando la eficiencia en circuitos de alta velocidad.
Su diseño está optimizado para aplicaciones donde las frecuencias de operación son elevadas, ya que presenta un tiempo de recuperación inversa de aproximadamente 75 nanosegundos. Esta característica evita problemas de calentamiento excesivo y mejora el rendimiento general del sistema electrónico.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 600 V.
- Corriente rectificada promedio máxima (IF(AV)): 1 A.
- Corriente de sobrecarga de pico no repetitiva: 30 A.
- Tiempo de recuperación inversa típico: 75 ns.
- Caída de tensión directa aproximada: 1,7 V a 1 A.
- Encapsulado axial DO-41 de fácil instalación.
- Diseñado para aplicaciones de conmutación rápida y alta frecuencia.
¿Qué reemplazos o equivalencias tiene?
El UF4005 puede ser reemplazado por otros diodos ultrarrápidos siempre que las especificaciones eléctricas sean iguales o superiores a las requeridas por el circuito. Algunas equivalencias comunes son:
- UF4006
- UF4007
- HER105
- FR105
- BYV26E
Antes de realizar cualquier sustitución es recomendable verificar la tensión inversa máxima, la corriente soportada y el tiempo de recuperación inversa del dispositivo alternativo.
Principio de funcionamiento
Cuando el ánodo del UF4005 se encuentra a un potencial más positivo que el cátodo, el diodo entra en conducción. En esta condición circula corriente a través del dispositivo y aparece una caída de tensión directa cercana a 1,7 V cuando la corriente se aproxima a 1 A.
Si la polaridad se invierte, el diodo bloquea el paso de corriente mientras la tensión inversa no supere los 600 V especificados. Esta capacidad de bloqueo permite proteger circuitos y rectificar señales de corriente alterna.
Una de sus principales ventajas es que, al pasar de conducción a bloqueo, necesita solamente alrededor de 75 nanosegundos para recuperarse completamente. Esto permite trabajar eficientemente en fuentes conmutadas y circuitos de alta frecuencia donde un diodo convencional sería demasiado lento.
Por ejemplo, en una fuente conmutada, el UF4005 puede conducir una corriente cercana a 1 A durante un ciclo y bloquear rápidamente la corriente inversa en el siguiente, reduciendo pérdidas energéticas y mejorando la eficiencia del sistema.
Aplicaciones típicas
- Fuentes de alimentación conmutadas (SMPS).
- Convertidores DC-DC.
- Rectificación de alta frecuencia.
- Circuitos inversores de potencia.
- Protección contra corrientes inversas.
- Etapas de recuperación rápida en transformadores electrónicos.
- Circuitos de control industrial y automatización.
- Equipos de telecomunicaciones.
Recomendaciones de uso
- Verificar que la tensión inversa del circuito no exceda los 600 V.
- No superar la corriente promedio máxima de 1 A de manera continua.
- Respetar la orientación correcta del ánodo y el cátodo durante la instalación.
- Utilizar pistas adecuadas o conductores de suficiente calibre cuando se manejen corrientes cercanas al límite especificado.
- Considerar la disipación térmica en aplicaciones de funcionamiento continuo.
- Si se utiliza como reemplazo de otro diodo, comprobar que la tensión, corriente y velocidad de recuperación sean compatibles.
- Evitar picos de corriente repetitivos que puedan reducir la vida útil del componente.
El UF4005 es una excelente opción para proyectos electrónicos que requieren rectificación rápida y eficiente. Su combinación de 600 V de tensión inversa máxima, 1 A de corriente de trabajo y recuperación ultrarrápida lo convierten en un componente muy útil tanto en diseños educativos como en aplicaciones profesionales de electrónica de potencia.
