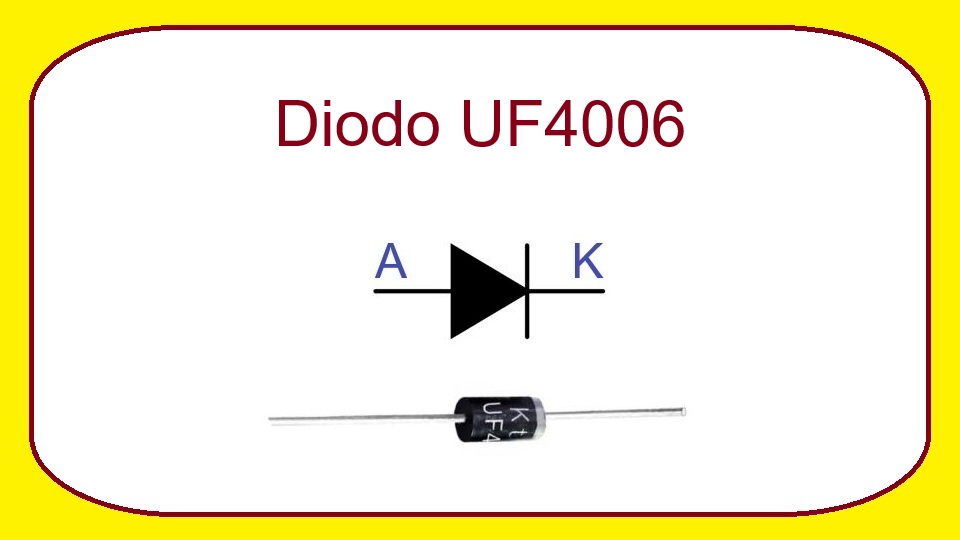

UF4006 - Diodo rectificador de ultra alta velocidad
El UF4006 es un diodo rectificador ultrarrápido ampliamente utilizado en fuentes de alimentación conmutadas, circuitos de recuperación rápida, inversores y equipos electrónicos que trabajan con frecuencias superiores a las de la red eléctrica convencional. Pertenece a la familia UF4001-UF4007, diseñada para ofrecer tiempos de recuperación mucho menores que los diodos rectificadores estándar de la serie 1N400x.
Gracias a su capacidad para conmutar rápidamente entre los estados de conducción y bloqueo, el UF4006 es una excelente opción para proyectos donde se requiere reducir pérdidas, mejorar la eficiencia y minimizar interferencias eléctricas generadas por la conmutación de corriente.
¿Qué es el UF4006?
El UF4006 es un diodo rectificador de silicio de recuperación ultrarrápida diseñado para permitir el paso de corriente en una sola dirección mientras bloquea la circulación en sentido contrario. Se caracteriza por soportar tensiones inversas elevadas y por poseer un tiempo de recuperación extremadamente corto en comparación con los diodos rectificadores convencionales.
Este componente se fabrica normalmente en encapsulado DO-41 y puede encontrarse en equipos electrónicos industriales, fuentes conmutadas, cargadores, sistemas de iluminación y circuitos de protección.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 800 V.
- Corriente rectificada promedio máxima (IF(AV)): 1 A.
- Corriente de pico no repetitiva (IFSM): aproximadamente 30 A.
- Caída de tensión directa típica (VF): alrededor de 1,7 V a 1 A.
- Tiempo de recuperación inversa (trr): aproximadamente 75 ns.
- Tecnología de recuperación ultrarrápida para aplicaciones de alta frecuencia.
- Encapsulado DO-41 de montaje axial.
¿Qué reemplazos o equivalencias tiene?
Antes de sustituir un UF4006, es importante verificar que el reemplazo posea una tensión inversa igual o superior a 800 V y una corriente nominal de al menos 1 A.
Algunas equivalencias comunes son:
- UF4007 (1000 V, 1 A).
- MUR1100E (1000 V, 1 A).
- HER108 (1000 V, 1 A, recuperación rápida).
- FR107 (1000 V, 1 A, recuperación rápida).
- BYV26E (1000 V, 1 A, alta velocidad).
Entre estas opciones, el UF4007 suele ser el reemplazo más utilizado debido a que ofrece una tensión máxima superior y mantiene características similares de corriente y velocidad.
Principio de funcionamiento
Cuando el ánodo del UF4006 se encuentra a un potencial positivo respecto al cátodo, el diodo entra en conducción. En esta condición circula corriente a través del dispositivo y aparece una caída de tensión aproximada de 1,7 V.
Por ejemplo, si se conecta una fuente de corriente continua y el diodo se polariza directamente, podrá conducir corrientes de hasta 1 A de manera continua dentro de sus especificaciones normales de operación.
Cuando la polaridad se invierte, el diodo bloquea el paso de corriente. El UF4006 puede soportar hasta 800 V en polarización inversa sin entrar en ruptura. Si la tensión inversa supera este límite, existe riesgo de daño permanente.
Su característica más importante es el tiempo de recuperación inversa de aproximadamente 75 nanosegundos. Esto significa que cuando pasa de conducción a bloqueo puede reaccionar muy rápidamente, permitiendo trabajar en circuitos de conmutación de alta frecuencia donde un diodo convencional como el 1N4006 resultaría demasiado lento.
Aplicaciones típicas
- Fuentes de alimentación conmutadas (SMPS).
- Rectificación de señales de alta frecuencia.
- Circuitos inversores DC-AC.
- Fuentes para equipos de telecomunicaciones.
- Etapas de recuperación de energía en convertidores electrónicos.
- Protección contra corrientes inversas.
- Circuitos de control industrial y automatización.
- Sistemas electrónicos de iluminación LED.
Recomendaciones de uso
- No exceder la tensión inversa máxima de 800 V.
- Mantener la corriente continua por debajo de 1 A para garantizar una larga vida útil.
- Utilizar disipación térmica adecuada cuando trabaje cerca de su límite de potencia.
- Respetar la polaridad del componente identificando correctamente ánodo y cátodo.
- Verificar que el tiempo de recuperación ultrarrápido sea necesario para la aplicación; en circuitos de baja frecuencia puede emplearse un diodo rectificador convencional.
- En fuentes conmutadas, mantener conexiones cortas para reducir ruido e inductancias parásitas.
- Comprobar las especificaciones del fabricante específico antes de implementar el diseño final, ya que algunos parámetros pueden variar ligeramente entre marcas.
Conclusión
El UF4006 es un diodo rectificador ultrarrápido de 800 V y 1 A diseñado para aplicaciones donde la velocidad de conmutación resulta fundamental. Su reducido tiempo de recuperación, combinado con una alta capacidad de bloqueo de tensión, lo convierte en una excelente alternativa para fuentes conmutadas, convertidores electrónicos e inversores. Gracias a sus características eléctricas y a la disponibilidad de reemplazos compatibles como el UF4007, es un componente muy utilizado tanto por aficionados como por profesionales de la electrónica.
