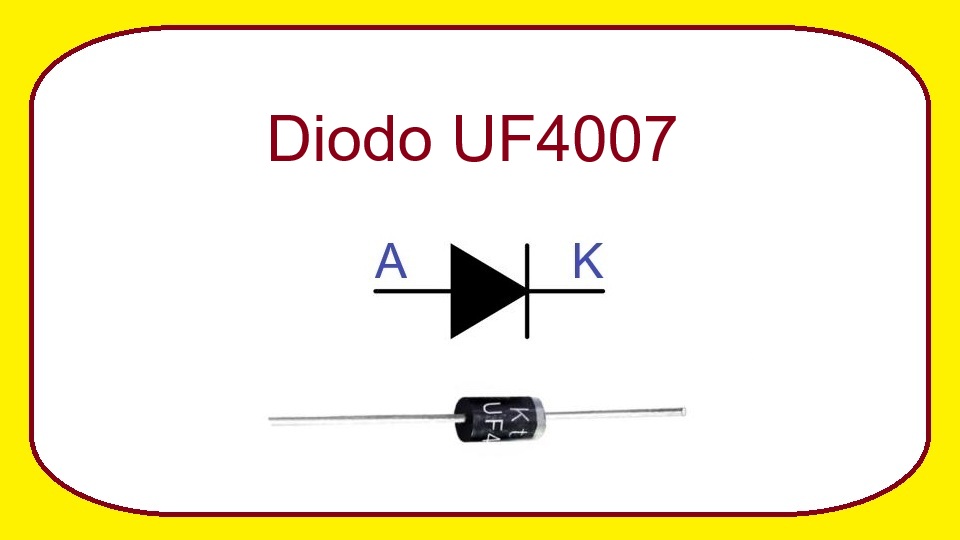

UF4007 - Diodo rectificador de ultra alta velocidad
El diodo UF4007 es uno de los diodos rectificadores ultrarrápidos más utilizados en fuentes de alimentación conmutadas, inversores, cargadores electrónicos y circuitos de alta frecuencia. Su principal ventaja frente al popular 1N4007 es su tiempo de recuperación inversa extremadamente reducido, lo que permite trabajar eficientemente en aplicaciones donde los cambios de polaridad ocurren a gran velocidad.
Gracias a su capacidad para soportar tensiones elevadas y corrientes moderadas, el UF4007 se ha convertido en un componente muy común tanto en proyectos educativos como en equipos electrónicos comerciales. Su encapsulado es similar al de otros diodos rectificadores convencionales, lo que facilita su identificación y reemplazo en numerosos diseños.
¿Qué es el UF4007?
El UF4007 es un diodo rectificador ultrarrápido de silicio diseñado para permitir el paso de corriente en una sola dirección y bloquearla en la dirección opuesta. Pertenece a la familia UF400x, una serie de diodos caracterizados por su rápida recuperación inversa.
Cuando el diodo está polarizado directamente, conduce corriente con una caída de tensión aproximada de entre 0,9 V y 1,7 V dependiendo de la corriente que circule por él. Cuando se polariza inversamente, bloquea el paso de corriente hasta alcanzar su tensión máxima especificada.
La característica más destacada del UF4007 es su tiempo de recuperación inversa de aproximadamente 75 nanosegundos, lo que lo hace adecuado para aplicaciones de conmutación rápida donde un diodo rectificador convencional sería demasiado lento.
Características principales
- Tensión máxima inversa repetitiva (VRRM): 1000 V.
- Corriente rectificada promedio máxima (IF(AV)): 1 A.
- Corriente de pico no repetitiva (IFSM): 30 A aproximadamente.
- Tiempo de recuperación inversa típico (trr): 75 ns.
- Caída de tensión directa máxima (VF): alrededor de 1,7 V a 1 A.
- Corriente de fuga inversa máxima: 10 µA a temperatura ambiente.
- Encapsulado DO-41 de montaje convencional.
¿Qué reemplazos o equivalencias tiene?
Al buscar un reemplazo para el UF4007 es importante considerar principalmente la tensión máxima soportada, la corriente máxima y el tiempo de recuperación inversa. Algunas equivalencias comunes son:
- UF5408 (requiere verificar compatibilidad física y de corriente, ya que soporta mayor corriente).
- MUR1100.
- HER108.
- BYV26E.
- ES1J (dependiendo de las exigencias específicas del circuito).
En algunas aplicaciones de baja frecuencia puede utilizarse un 1N4007, pero no se considera una equivalencia directa debido a que su velocidad de recuperación es mucho más lenta.
Principio de funcionamiento
Supongamos un circuito donde se aplica una tensión alterna que alcanza picos de hasta 300 V. Durante los semiciclos positivos, el UF4007 queda polarizado directamente y permite el paso de corriente hacia la carga. En esta condición aparece una caída de tensión aproximada de entre 0,9 V y 1,7 V en sus terminales.
Durante los semiciclos negativos, el diodo se polariza inversamente y bloquea la corriente. Gracias a su capacidad para soportar hasta 1000 V en polarización inversa, puede trabajar de forma segura en numerosas fuentes de alimentación y convertidores electrónicos.
La ventaja del UF4007 aparece cuando el circuito conmuta rápidamente. Al cambiar de conducción directa a bloqueo inverso, el diodo necesita solamente unos 75 nanosegundos para recuperarse completamente. Esto reduce pérdidas de energía, calentamiento e interferencias eléctricas en comparación con diodos rectificadores más lentos.
Aplicaciones típicas
- Fuentes de alimentación conmutadas (SMPS).
- Rectificación de alta frecuencia.
- Circuitos inversores DC-AC.
- Cargadores electrónicos modernos.
- Fuentes de alimentación para televisores y monitores.
- Protección contra corrientes inversas.
- Circuitos de recuperación de energía en convertidores electrónicos.
- Etapas de salida en equipos electrónicos industriales.
Recomendaciones de uso
- Verificar que la corriente continua no supere 1 A durante el funcionamiento normal.
- Respetar la tensión inversa máxima de 1000 V para evitar daños permanentes.
- Utilizar pistas adecuadas en la placa de circuito impreso para disipar el calor generado.
- En aplicaciones de alta frecuencia, mantener conexiones cortas para minimizar inductancias parásitas.
- Comprobar la polaridad antes de energizar el circuito, identificando correctamente el cátodo mediante la banda marcada en el cuerpo del diodo.
- Si se esperan picos de corriente elevados o temperaturas altas, considerar dispositivos con mayor capacidad de corriente.
- No sustituir automáticamente un UF4007 por un 1N4007 en fuentes conmutadas o circuitos rápidos, ya que el rendimiento puede verse afectado significativamente.
El UF4007 es un diodo rectificador ultrarrápido muy popular en electrónica moderna debido a su combinación de alta tensión inversa, buena capacidad de corriente y excelente velocidad de recuperación. Estas características lo convierten en una opción ideal para fuentes conmutadas, inversores y numerosos proyectos donde la eficiencia y la velocidad de conmutación son factores importantes.
