UM3481
El UM3481 es un circuito integrado diseñado para generar melodías musicales preprogramadas, ideal para aplicaciones electrónicas como juguetes, timbres de puertas, cajas de música, relojes musicales y teléfonos. Este chip, destaca por su bajo consumo, variedad de modos de reproducción y facilidad de implementación.
Características principales
- Funciona con una batería de 1.5V
- Hasta 16 canciones programables
- 3 timbres disponibles: piano, órgano y mandolina
- 8 modos de reproducción seleccionables
- 512 notas de memoria
- 5 velocidades de reproducción configurables por máscara
- 14 tonos musicales seleccionables
- Incorpora oscilador RC, modulador de envolvente y preamplificador
Aplicaciones típicas
Gracias a su versatilidad y bajo consumo, el UM3481 es ampliamente utilizado en:
- Juguetes musicales
- Timbres de puertas con melodías
- Relojes con música
- Teléfonos fijos con tonos personalizados
- Cajas de música electrónicas
Listado de canciones preprogramadas (UM3481)
- Jingle Bells
- Santa Claus Is Coming To Town
- Silent Night, Holy Night
- Joy To The World
- Rudolph, The Red-nosed Reindeer
- We Wish You A Merry Christmas
- O Come, All Ye Faithful
- Hark, The Herald Angels Sing
Modos de reproducción
El UM3481 permite reproducir melodías en distintos modos, como reproducción continua, repetición de una sola canción, o reproducción de todas las melodías en secuencia.

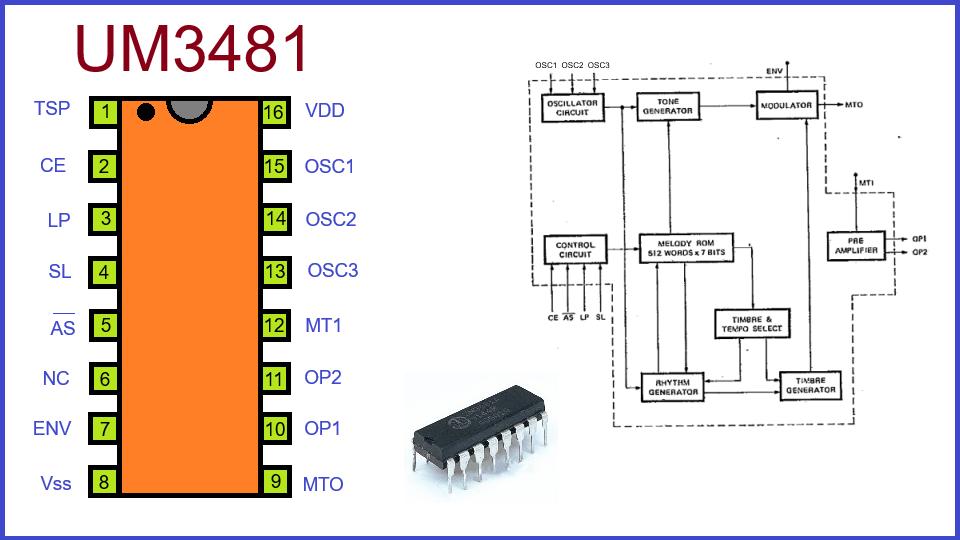

Configuración de pines
El chip cuenta con 16 pines, incluyendo:
- TSP: Señal de fin de melodía
- CE: Habilita o deshabilita el chip
- SL, LP, AS: Configuran el modo de reproducción
- OP1 y OP2: Salidas del preamplificador
- MTO: Salida de tono modulado
- OSC1 y OSC2: Terminales del oscilador externo
Circuitos típicos de aplicación
Entre los ejemplos propuestos por el fabricante se incluyen:
- Timbre musical (Melody Door Bell): Circuito básico con altavoz.
- Aplicaciones económicas: Uso de piezoeléctrico con componentes mínimos.
En algunos casos, se puede usar una resistencia de 100kΩ en lugar del inductor, aunque con menor volumen de sonido.
Especificaciones eléctricas
- Voltaje de operación: 1.3V a 5V
- Corriente en espera: hasta 12μA
- Rango de temperatura de operación: 0°C a 70°C
El UM3481 es una excelente opción para quienes buscan incorporar audio o música a dispositivos electrónicos de forma económica y eficiente.
