¿Qué significa Amplificación Vertical?

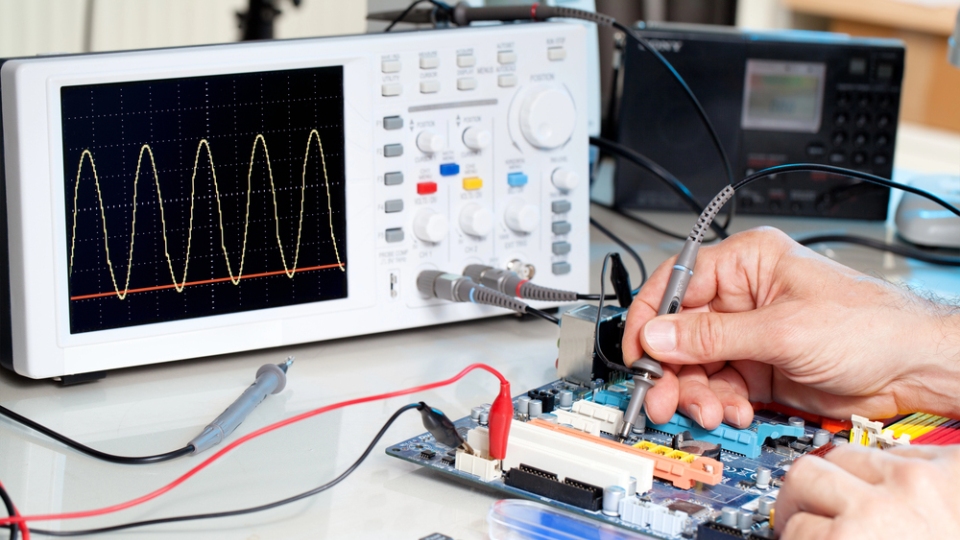

La amplificación vertical es una función presente en los osciloscopios que permite ajustar la ganancia de la señal en el eje vertical (voltaje) de la pantalla. En otras palabras, controla cuánto se amplifica o atenúa la señal de entrada para que pueda visualizarse claramente en la escala del equipo.

Este ajuste es esencial para observar señales eléctricas con precisión. Si una señal tiene un voltaje muy pequeño, la amplificación vertical puede aumentarlo para que se vea claramente. Por el contrario, si la señal es muy grande, se puede reducir su ganancia para que no se salga del rango visible. El valor se suele expresar en volts por división (V/div).

Por ejemplo, si un osciloscopio está configurado en 1 V/div y una señal ocupa 3 divisiones verticales, significa que su amplitud es de 3 voltios. La amplificación vertical permite estudiar la forma, amplitud y comportamiento de señales analógicas o digitales, lo que es fundamental en el análisis, diagnóstico y diseño de circuitos electrónicos.
