¿Qué significa Analizador de Redes?

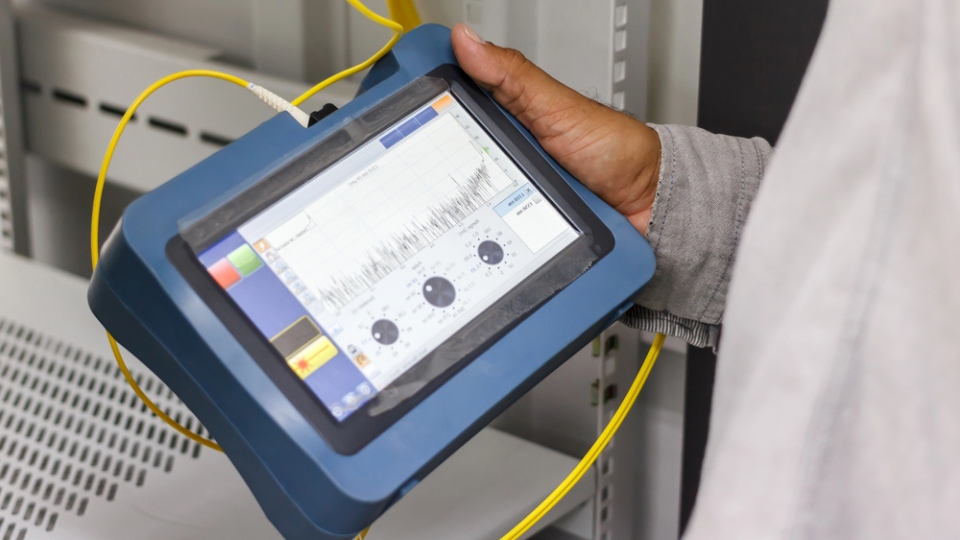

Un analizador de redes, también conocido como VNA (Vector Network Analyzer), es un instrumento electrónico que se utiliza para medir el comportamiento de redes eléctricas y componentes de radiofrecuencia (RF), como filtros, antenas, cables coaxiales y amplificadores. Este equipo analiza cómo una señal se transmite y refleja a través de un dispositivo bajo prueba (DUT).

El analizador de redes mide parámetros conocidos como parámetros S o parámetros de dispersión, entre los que destacan S11 (reflexión de entrada), S21 (ganancia o pérdida de inserción), y el VSWR (Relación de Onda Estacionaria). Estos datos permiten evaluar la eficiencia, adaptación de impedancia y calidad de componentes utilizados en sistemas de alta frecuencia.

Por ejemplo, al diseñar una antena, un analizador de redes permite ver si está bien sintonizada a una frecuencia específica, asegurando una buena transmisión y mínima reflexión. También se emplea para caracterizar filtros, verificar conectores y ajustar dispositivos en laboratorios de RF, estaciones base, satélites, radares y redes inalámbricas.
