¿Qué significa Bridge (Puente de Diodos)?

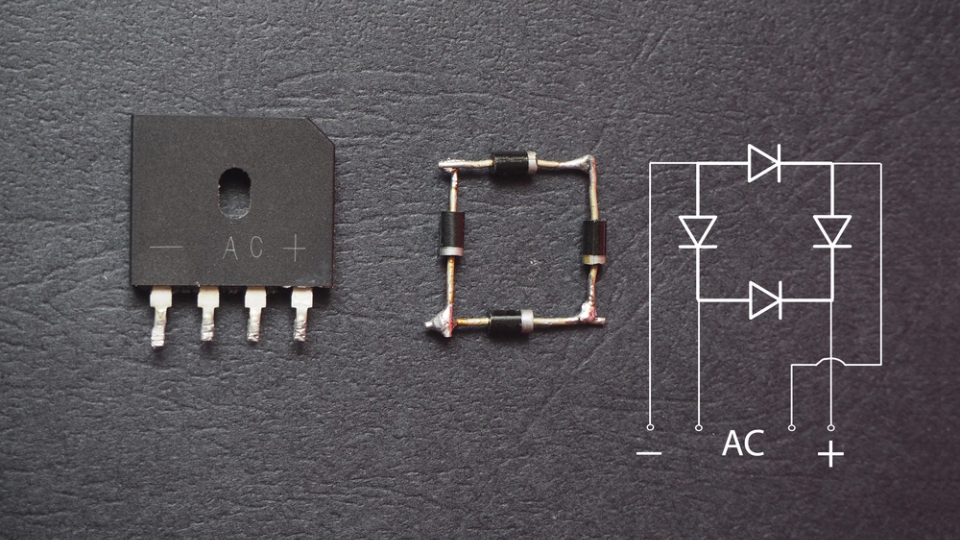

El término bridge, en electrónica, se refiere comúnmente al puente de diodos, un circuito rectificador que se utiliza para convertir corriente alterna (CA) en corriente continua (CC). Está formado por cuatro diodos conectados en forma de puente, lo que permite utilizar ambas mitades del ciclo de la corriente alterna.

Este tipo de rectificador se llama rectificador de onda completa en puente y es ampliamente usado en fuentes de alimentación para convertir la tensión alterna de la red eléctrica en una señal continua que pueda ser filtrada y regulada para alimentar circuitos electrónicos. A diferencia del rectificador de media onda, el puente de diodos mejora la eficiencia de la conversión.

Por ejemplo, en una fuente de 12V, el puente recibe una señal alterna desde un transformador y entrega una salida pulsante de corriente continua. Esta señal luego pasa por un condensador de filtrado y un regulador de voltaje para obtener una salida estable. El puente de diodos es esencial en equipos como cargadores, televisores, radios y casi cualquier aparato electrónico que funcione con CC.
