¿Qué significa Bypass?

En electrónica, el término bypass se refiere a un camino alternativo que se crea en un circuito para desviar una señal, generalmente con el objetivo de filtrar o eliminar componentes no deseados. El ejemplo más común es el uso de un condensador de bypass, que se conecta en paralelo con un componente para desviar las señales de alta frecuencia o el ruido, permitiendo que solo la parte útil de la señal continúe.

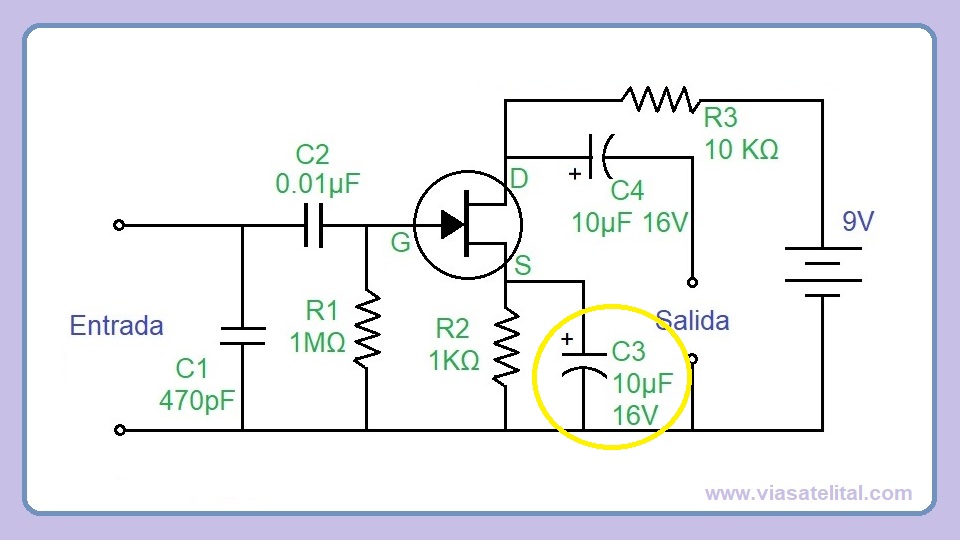

El condensador de bypass se utiliza ampliamente en etapas de amplificadores y fuentes de alimentación. En un amplificador, se coloca en paralelo con la resistencia de emisor de un transistor para que las señales de corriente alterna pasen directamente a tierra, evitando pérdida de ganancia. En fuentes de alimentación, se emplean para filtrar ruidos o picos de tensión, asegurando que el voltaje de salida sea estable.

Un ejemplo práctico es el uso de un condensador de 100 nF en paralelo con la alimentación de un microcontrolador. Este condensador actúa como bypass, absorbiendo picos de corriente rápidos y evitando que el ruido eléctrico afecte al funcionamiento del circuito digital. Gracias a este sencillo método, se logra mayor estabilidad y confiabilidad en los dispositivos electrónicos.
