¿Qué significa Configuración Drenador Común (JFET)?

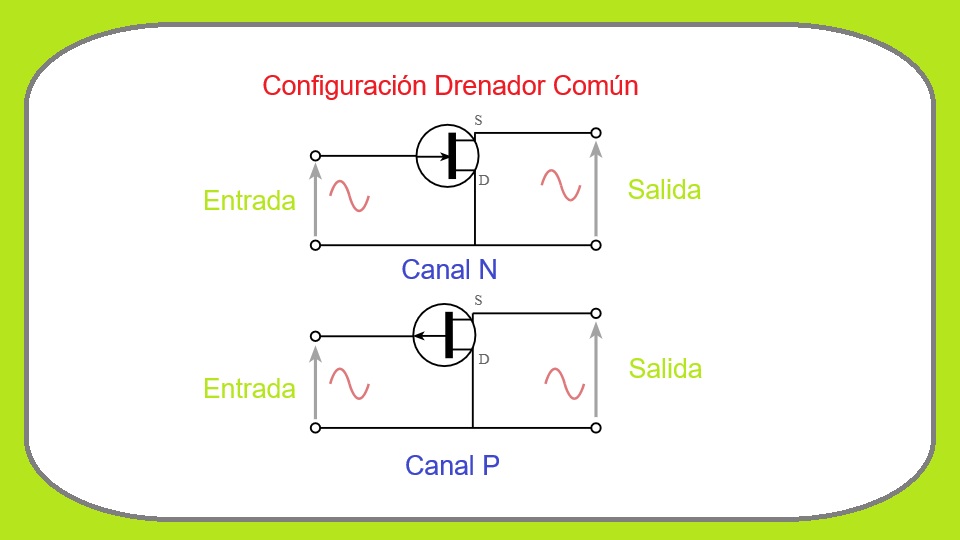

La configuración drenador común, también conocida como seguidor de fuente, es una forma de conexión de un transistor JFET (Transistor de Efecto de Campo de Unión) donde el drenador se conecta como terminal común para la señal de entrada (aplicada a la compuerta) y la señal de salida (tomada desde la fuente).

Este tipo de configuración no proporciona ganancia de voltaje significativa (cercana a 1), pero ofrece una alta ganancia de corriente y una baja impedancia de salida, por lo que es ideal para adaptación de impedancias. Además, la señal de salida está en fase con la de entrada, lo que la hace útil como buffer o etapa de aislamiento.

La configuración drenador común se usa en aplicaciones donde se requiere estabilidad, bajo consumo de potencia y una alta impedancia de entrada, como en amplificadores de entrada, etapas previas de audio, y sensores de señal débil. Su comportamiento es similar al colector común en BJT o al seguidor de emisor.
