¿Qué significa Divisor de Voltaje?

Un divisor de voltaje es un circuito sencillo que permite obtener una fracción del voltaje de entrada a partir de una fuente, usando principalmente resistencias conectadas en serie. Se basa en la Ley de Ohm y en el principio de que el voltaje se reparte proporcionalmente a la resistencia de cada elemento en el circuito.

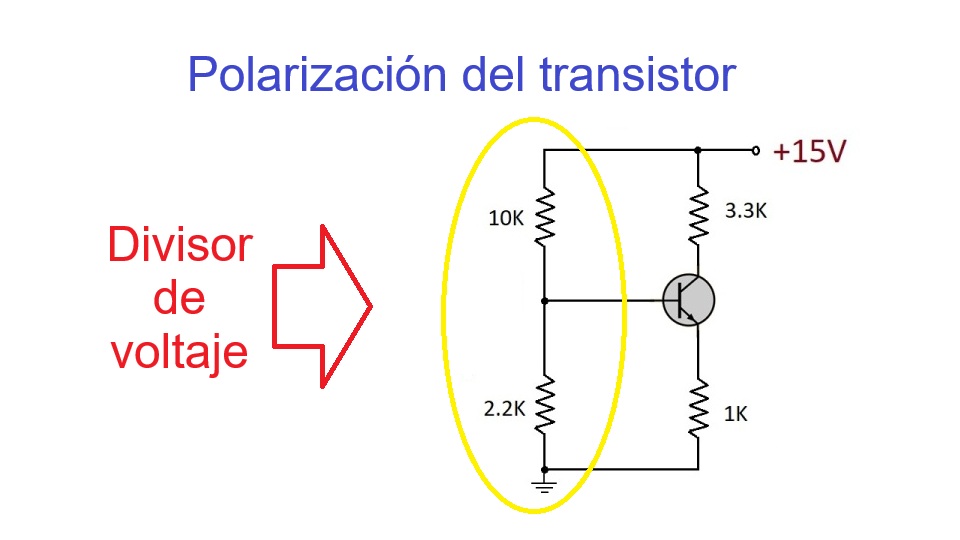

La forma más común de un divisor de voltaje consiste en dos resistencias conectadas en serie. El voltaje de salida se toma desde el punto intermedio entre ambas resistencias. La fórmula para calcularlo es: Vout = Vin × (R2 / (R1 + R2)), donde Vin es el voltaje de entrada, y R1 y R2 son las resistencias del circuito. De esta manera, se puede ajustar el voltaje que recibe un componente sin necesidad de una fuente regulada.

Un ejemplo práctico de uso de un divisor de voltaje es cuando necesitamos alimentar un sensor que funciona a 3,3 V desde una fuente de 5 V. Colocando las resistencias adecuadas, el divisor entrega el voltaje exacto requerido. También se usa en circuitos de medición, para reducir tensiones altas a valores más pequeños que puedan ser leídos de forma segura por un microcontrolador o un instrumento de medida.
