¿Qué significa NOT (Compuerta Lógica)?

La compuerta lógica NOT, también conocida como inversor, es una compuerta digital que tiene una sola entrada y una sola salida. Su función es invertir el valor lógico de la entrada: si recibe un 1 (alto), su salida será 0 (bajo), y si recibe un 0, la salida será 1.

Esta operación pertenece a la lógica booleana, donde NOT representa la negación. Es fundamental en el diseño de circuitos digitales porque permite controlar señales de forma contraria o complementar otras compuertas como AND o OR para crear funciones más complejas.

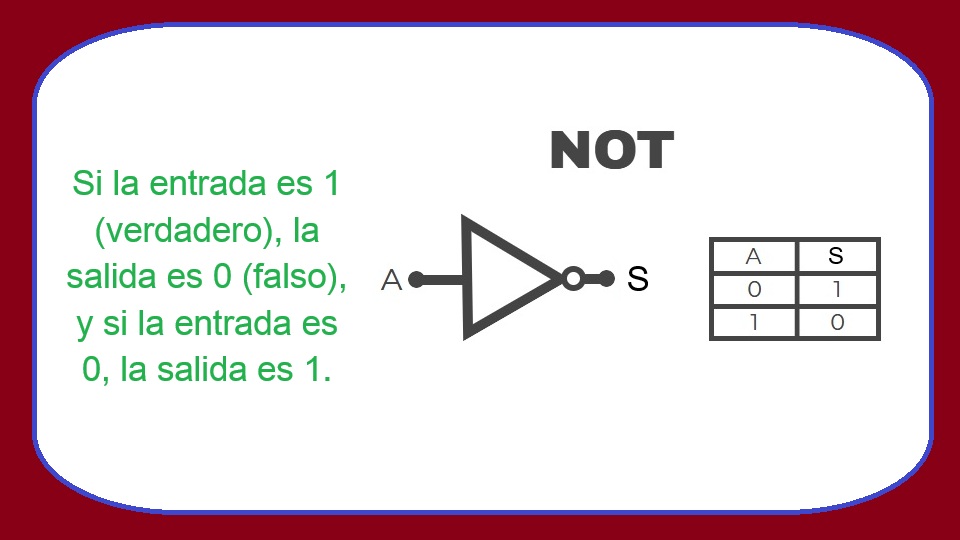

Por ejemplo, si conectamos una señal de entrada lógica de 0 a una compuerta NOT, la salida será 1. Su símbolo es un triángulo con un círculo en la punta. En su tabla de verdad se expresa así:

Entrada: 0 → Salida: 1
Entrada: 1 → Salida: 0
