¿Qué significa Transistor Darlington?

Un transistor Darlington es una configuración especial que combina dos transistores bipolares (BJT) conectados internamente para formar un solo dispositivo con una alta ganancia de corriente. En esta configuración, el colector del primer transistor está conectado al colector del segundo, y la salida del conjunto se toma del segundo transistor. El resultado es que una corriente muy pequeña en la base del primer transistor puede controlar una corriente mucho mayor en el emisor final.

Gracias a su alta ganancia, el transistor Darlington se utiliza comúnmente en aplicaciones donde se necesita amplificar señales débiles o controlar cargas más grandes, como en relevadores, motores, lámparas o sistemas de audio. También es común en módulos de salida de microcontroladores, cuando se requiere conmutar dispositivos con más corriente.

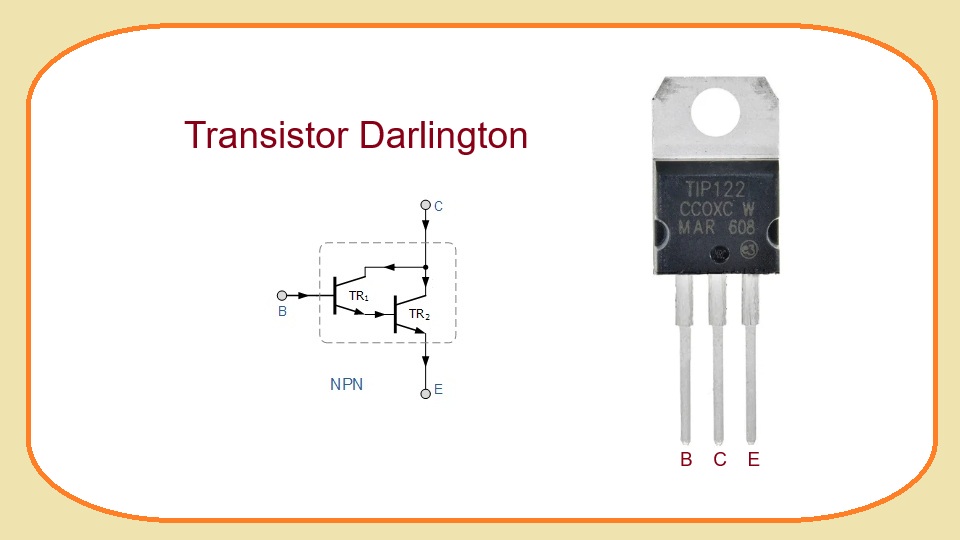

Por ejemplo, un transistor Darlington puede encender una lámpara de 12V con una señal muy baja proveniente de un sensor. Su símbolo en los diagramas electrónicos suele representarse como dos transistores en cascada. Aunque su principal ventaja es la gran amplificación, también tiene una caída de voltaje más alta entre colector y emisor (aproximadamente 1.2 V o más), lo que debe considerarse en diseños precisos.
