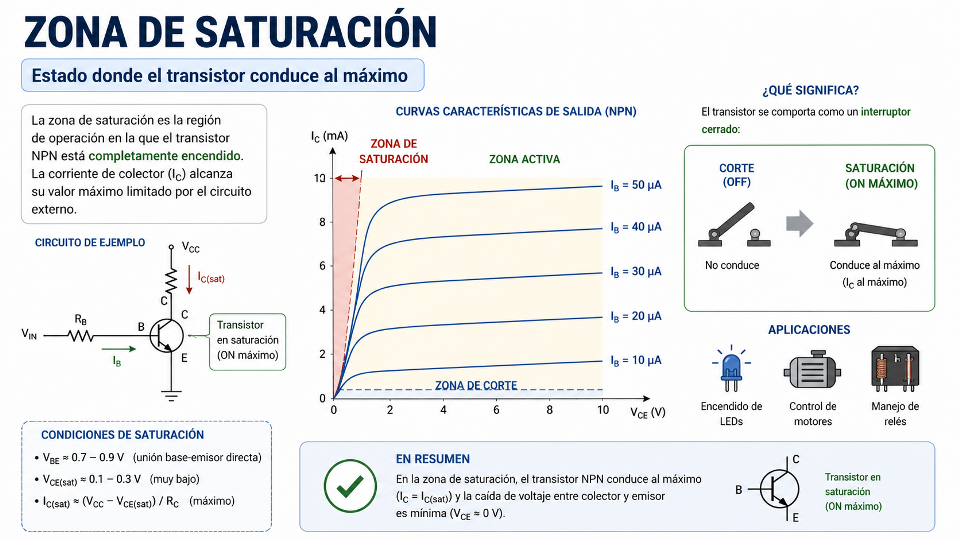

¿Qué significa Zona de Saturación?

La zona de saturación es una región de funcionamiento de un transistor en la cual el dispositivo está completamente encendido, permitiendo el paso máximo de corriente entre el colector y el emisor. En esta condición, tanto la unión base-emisor como la base-colector están polarizadas en directa, lo que hace que el transistor se comporte como un interruptor cerrado.

Cuando un transistor trabaja en la zona de saturación, la caída de voltaje entre el colector y el emisor es muy baja, lo que significa que casi toda la energía se utiliza en la carga conectada al circuito. Por esta razón, esta región es muy utilizada en aplicaciones de conmutación, como encender y apagar dispositivos electrónicos de forma eficiente.

Un ejemplo práctico es el control de un LED mediante un transistor: cuando se aplica suficiente corriente a la base, el transistor entra en saturación y permite que el LED se encienda completamente. Otro ejemplo es el uso en microcontroladores, donde un transistor en saturación puede activar relés, motores o zumbadores, funcionando como un interruptor electrónico controlado por una señal de baja potencia.
