Amplificador de Audio de 20W con LA4440

El circuito amplificador de audio de 20 watts con el integrado LA4440 es una excelente opción para quienes buscan una solución sencilla y económica para mejorar su sistema de sonido. Este proyecto es ideal para aficionados a la electrónica y estudiantes que deseen aprender sobre amplificación de audio.

Características del LA4440

• Potencia de salida de hasta 20W en configuración puente.
• Baja distorsión armónica para una mejor fidelidad sonora.
• Protección interna contra cortocircuitos.
• Alta estabilidad térmica, ideal para largas sesiones de uso.

Lista de materiales

• 1 circuito integrado LA4440
• 1 resistencia de 1.5 kΩ
• 2 resistencias de 470 Ω
• 2 resistencias de 4.7 Ω
• 2 capacitores electrolíticos de 0.1 µF / 25 V
• 3 capacitores electrolíticos de 1000 µF / 25 V
• 2 capacitores electrolíticos de 100 µF / 25 V
• 2 capacitores electrolíticos de 47 µF / 25 V
• 1 capacitor electrolítico de 0.01 µF / 25 V
• 1 capacitor electrolítico de 0.047 µF / 25 V
• 1 altavoz de 4 a 8 ohmios
• 1 fuente de alimentación DC de 12 V a 18 V
• Placa PCB o protoboard
• Cables de conexión

Construcción del circuito

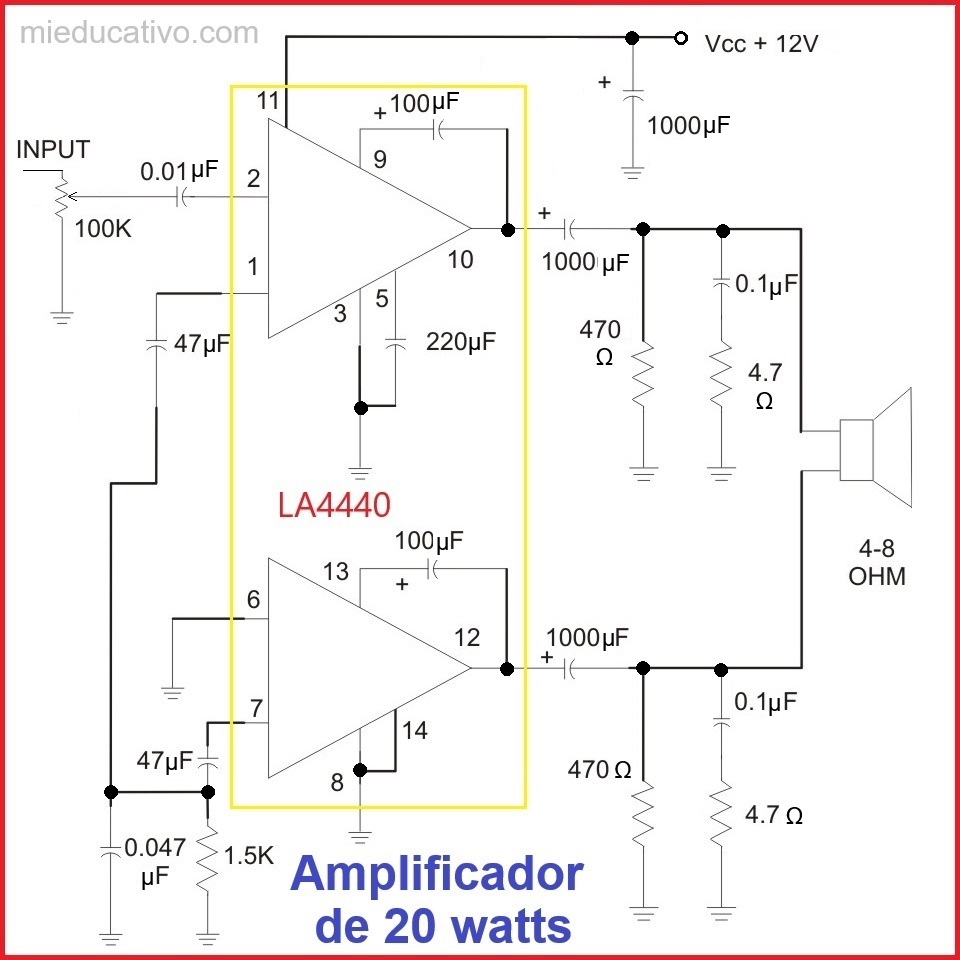

El circuito se monta fácilmente sobre una placa PCB o protoboard. El IC LA4440 se conecta junto a sus componentes pasivos (resistencias y capacitores) según el diagrama del fabricante. Una vez completado el montaje, conecta el altavoz a la salida del circuito y alimenta con una fuente DC de entre 12 V y 18 V.

Verifica todas las conexiones antes de encender. Para probarlo, conecta una señal de audio (puede ser desde un teléfono móvil, reproductor o computadora) a la entrada del circuito.

Pruebas y resultados

El sonido se reproduce de manera clara y con buen nivel de volumen. Gracias a su baja distorsión, el LA4440 ofrece una calidad aceptable para proyectos de audio caseros. Puedes conectar altavoces de 4 Ω o 8 Ω dependiendo de tu necesidad.

Aplicaciones

• Mini sistemas de sonido caseros.
• Proyectos de audio portátiles o para automóviles.
• Altavoces Bluetooth (con adaptación).
• Proyectos escolares de electrónica.

Conclusión

El amplificador con LA4440 es un excelente proyecto educativo y práctico. Su simplicidad, bajo costo y potencia suficiente lo convierten en una alternativa ideal para iniciarse en el mundo del audio y la amplificación electrónica. ¡Construye el tuyo y mejora tu experiencia sonora!
