Descripción del Proyecto
Este proyecto te guiará en la construcción de un amplificador estéreo de alta calidad capaz de entregar 22 watts por canal (44 watts totales) utilizando el circuito integrado TDA1554Q. Diseñado para funcionar con una fuente de 12 voltios, es ideal para sistemas compactos y portátiles, ofreciendo un excelente rendimiento de audio con componentes accesibles.
Características Principales
- Potencia de salida: 22W + 22W (estéreo)
- Alimentación: 12V DC (compatible con baterías)
- Circuito integrado: TDA1554Q de alta eficiencia
- Impedancia: Compatible con altavoces de 4-8 ohmios
- THD: Baja distorsión armónica
- Diseño compacto: Pocos componentes externos
Lista de Componentes
Componentes electrónicos:
- 1 circuito integrado TDA1554Q (amplificador de potencia)
- 1 resistencia de 3.9KΩ 1/2W
- 1 potenciómetro estéreo de 50KΩ
- 2 condensadores de poliéster 0.22μF
- 1 condensador de poliéster 0.1μF
- 2 condensadores electrolíticos 1000μF/25V
- 1 diodo rectificador 1N5399 (3A)
Componentes mecánicos/otros:
- 2 parlantes de 30W (4-8 ohmios)
- Disipador de calor para el TDA1554Q
- Placa de circuito impreso o protoboard
- Conectores de audio y alimentación
- Caja o chasis para montaje

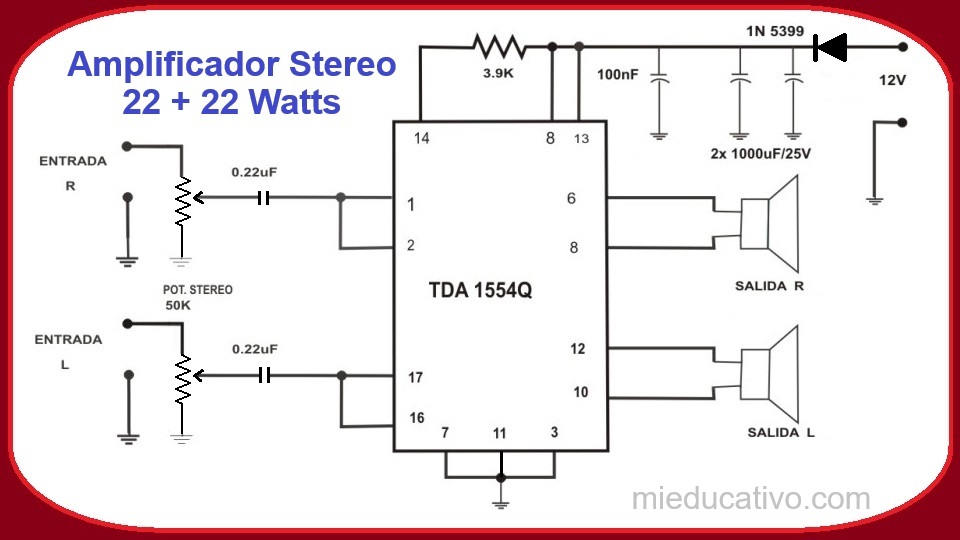

Descripción Técnica
El TDA1554Q es un circuito integrado amplificador de potencia clase AB que contiene dos canales independientes de 22W cada uno. Requiere muy pocos componentes externos gracias a su diseño integrado que incluye:
- Protección contra cortocircuitos
- Protección térmica
- Mute/standby integrado
- Alta relación señal/ruido
El circuito utiliza los condensadores de 1000μF para filtrar la alimentación, mientras que los condensadores de poliéster mejoran la respuesta en frecuencia. El potenciómetro de 50K permite el control de volumen estéreo.
Aplicaciones Prácticas
- Sistemas de audio para automóvil: Ideal para mejorar el sonido del coche con bajo consumo
- Altavoces portátiles: Perfecto para proyectos DIY de audio móvil
- Equipos de sonido doméstico: Para computadoras, televisores o sistemas de música
- Refuerzo de audio: En aulas, talleres o pequeños eventos
- Proyectos educativos: Excelente para aprender sobre amplificación de audio
Ventajas del Diseño
- Eficiencia energética: Optimizado para 12V con excelente rendimiento
- Fácil montaje: Requiere pocos componentes y conexiones simples
- Versatilidad: Funciona con diversas fuentes de 12V (transformador, batería, etc.)
- Calidad de audio: Respuesta en frecuencia plana y baja distorsión
- Protecciones integradas: Seguro contra sobrecalentamiento y cortocircuitos
Recomendaciones de Montaje
- Instalar siempre el disipador térmico en el TDA1554Q
- Usar cables gruesos para las conexiones de alimentación
- Mantener cortas las conexiones de los condensadores al integrado
- Colocar el circuito lejos de fuentes de interferencia
- Verificar la polaridad de todos los componentes polarizados
Conclusión
Este amplificador estéreo de 22W+22W basado en el TDA1554Q representa una solución profesional accesible para numerosas aplicaciones de audio. Su diseño eficiente, combinado con la facilidad de montaje y la calidad de sonido, lo convierten en un proyecto ideal tanto para principiantes como para entusiastas de la electrónica. ¡Convierte esta construcción en una experiencia educativa y disfruta de un sonido potente y claro en tus proyectos!
