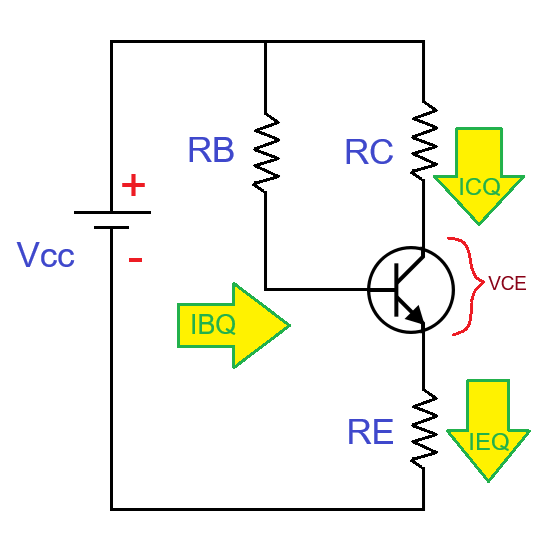

Simulador Polarización Estabilizada en Emisor
VCC: 12 V
RB: 100 kΩ
RC: 1 kΩ
RE: 100 Ω
β: 100
IBQ: -- mA
ICQ: -- mA
IEQ: -- mA
VEQ (Tensión en emisor): -- V
VCEQ: -- V
Estado: Esperando datos…
Instrucciones de uso del simulador
- Mueve las barras para ajustar el voltaje de alimentación (VCC), las resistencias RB, RC, RE y la ganancia β.
- Haz clic en Calcular punto Q para obtener las corrientes de base (IBQ), colector (ICQ), emisor (IEQ), la tensión en el emisor (VEQ) y el voltaje colector-emisor (VCEQ).
- Observa el indicador de estado que mostrará si el transistor está en corte, en región activa o en saturación.
Qué se puede aprender
- Cómo la resistencia de emisor RE introduce realimentación negativa, estabilizando el punto Q frente a variaciones de temperatura o de β.
- Cómo se calculan las corrientes IB, IC, IE y las tensiones VE y VCE en un transistor en configuración emisor común con realimentación.
- La importancia de elegir valores correctos de RB, RC y RE para mantener el transistor en región activa.
Sugerencias y recomendaciones
- Prueba distintos valores de RE para observar su efecto estabilizador en la corriente de colector.
- Compara los resultados con cálculos manuales usando la Ley de Ohm y las ecuaciones de polarización estabilizada.
- Experimenta con β bajos o altos para comprobar cómo la realimentación en el emisor reduce la dependencia del punto Q frente a la ganancia.
