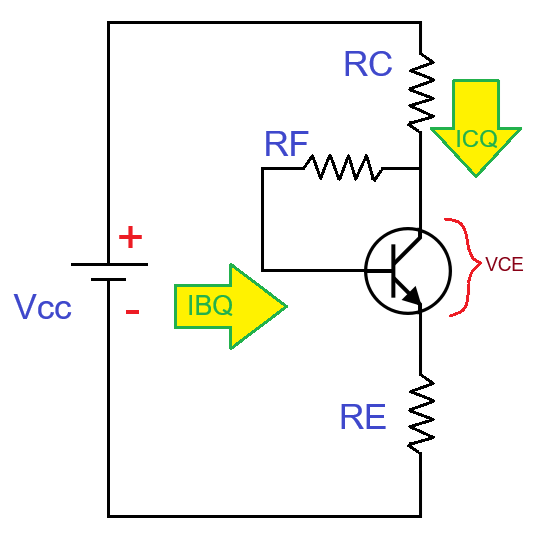

Simulador BJT con Polarización por realimentación de colector y de emisor
VCC: 15 V
RF: 10000 Ω (10.00 kΩ)
RC: 1 kΩ
RE: 100 Ω
β: 100
IBQ: -- mA
ICQ: -- mA
IEQ: -- mA
VE (emisor): -- V
VCEQ: -- V
Estado: Esperando datos…
Instrucciones de uso
- Mueve las barras deslizantes para ajustar VCC, RF, RC, RE y la ganancia β del transistor.
- Pulsa Calcular punto Q para obtener los valores de IBQ, ICQ, IEQ, el voltaje en el emisor (VE) y la tensión colector-emisor (VCEQ).
- El recuadro de estado te indica si el transistor está en corte, saturación o en la región activa.
Qué se puede aprender
- Comprender cómo la realimentación de colector a base (RF) y la resistencia de emisor (RE) estabilizan el punto de operación frente a variaciones de temperatura o de la ganancia β.
- Visualizar la relación entre voltajes y corrientes en un BJT y cómo cada resistencia afecta el punto Q.
- Analizar las diferencias de estabilidad frente a configuraciones más simples como polarización fija.
Sugerencias y recomendaciones
- Prueba variando la ganancia β para observar cómo la realimentación mantiene casi constante la corriente de colector.
- Experimenta con valores grandes de RE para aumentar la estabilidad térmica.
