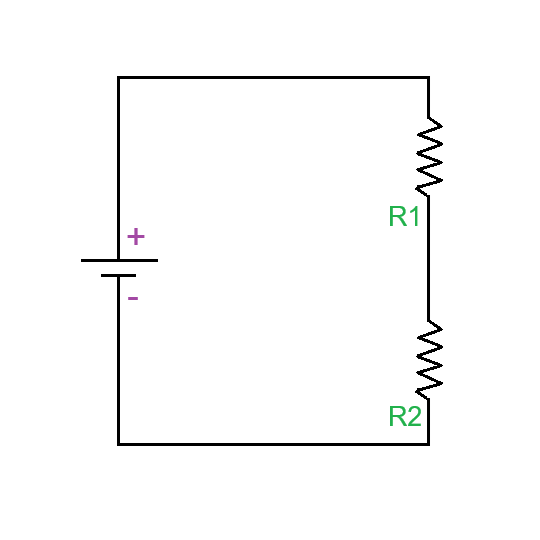

Simulador de circuito serie
Cambia el valor de la resistencia R1 y observa las caídas de voltaje en las resistencias.
Recomendaciones de uso
- Haz clic en los botones + y − para cambiar el valor de la resistencia variable.
- Observa cómo cambian automáticamente las caídas de tensión en cada resistencia.
- Prueba con diferentes valores de resistencia para comparar resultados.
¿Qué se puede aprender con este simulador?
- Que en un circuito en serie la corriente es la misma para todas las resistencias.
- Que cuando las dos resistencias tienen el mismo valor entonces tienen el mismo voltaje.
- Si una de ellas (R1) aumenta su valor en ohmios, también aumenta su caída de voltaje respecto a la otra resistencia.
- Si una de ellas (R1) disminuye su valor en ohmios, también disminuye su caída de voltaje respecto a la otra resistencia.
- Que la suma de los voltajes en las resistencias es igual al voltaje total de la fuente (Ley de Kirchhoff de voltajes).
Consejos para analizar mejor el circuito
- Aplica la Ley de Ohm (V = I × R) para verificar los resultados del simulador.
- Calcula la resistencia total del circuito (RT = R1 + R2) y comprueba la corriente.
- Verifica que la suma de los voltajes en las resistencias sea igual a los 48 V de la fuente.
- Utiliza este simulador como práctica previa antes de resolver problemas de análisis de circuitos más complejos.
