Simulador de circuito con diodo y resistencia

Ajusta el voltaje y resistencia; observa la caída de voltaje y la corriente en la resistencia.

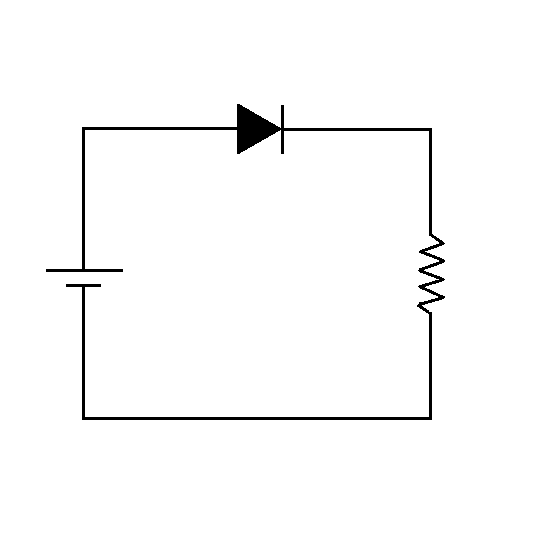

Circuito con batería, diodo y resistencia en serie
V = 0 V
Vd = 0.70 V
Vr = 0.00 V
I = 0.0000 A

Instrucciones de uso

  • Usa los botones + y junto a la batería para aumentar o disminuir el voltaje (0,5,10,15,20,25,30 V).
  • Usa los botones + y junto a la resistencia para cambiar su valor (100 … 4000 Ω).
  • Observa las lecturas: Vd (caída en el diodo), Vr (voltaje en la resistencia) e I (corriente).

Qué se puede aprender

  • En polarización directa el diodo presenta una caída de 0.7 V (aprox. para silicio).
  • El resto del voltaje aplicado cae sobre la resistencia.
  • Al aumentar el voltaje de la fuente, aumenta la corriente que circula por la resistencia.
  • A mayor resistencia, la corriente disminuye (Ley de Ohm).

Sugerencias

  • Verifica los resultados manualmente con la Ley de Ohm: I = Vr / R.
  • Prueba diferentes combinaciones de voltaje y resistencia.
  • Comprueba el umbral del diodo: si V ≤ 0.7 V la corriente ≈ 0.
