🔬 Simulador de Diodo Semiconductor

Diagrama del Circuito

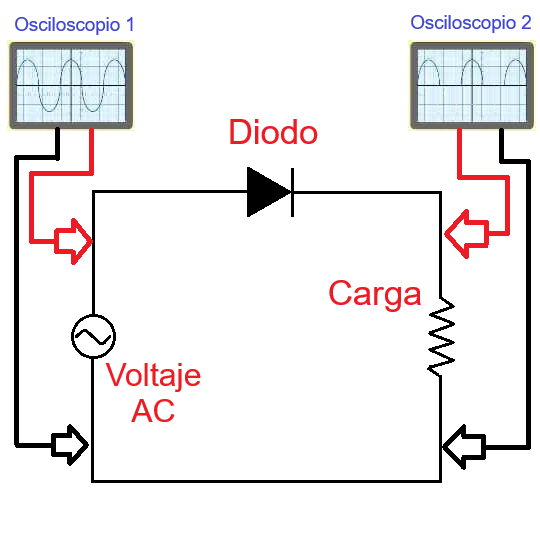

Diagrama del circuito rectificador con diodo semiconductor

10.0 V
2.0 Hz

📊 Osciloscopio 1 - Entrada (AC)

Señal senoidal completa de entrada

📊 Osciloscopio 2 - Salida (Rectificada)

Señal rectificada de media onda

ℹ️ Información del Circuito

Funcionamiento: El diodo semiconductor permite el paso de corriente solo en una dirección (polarización directa), bloqueando la corriente en la dirección opuesta (polarización inversa).

Resultado: La señal AC de entrada se rectifica, dejando pasar únicamente los semiciclos positivos y eliminando los negativos.

Voltaje pico de salida: 10.0 V (aproximadamente igual al voltaje pico de entrada menos la caída del diodo ~0.7V)
