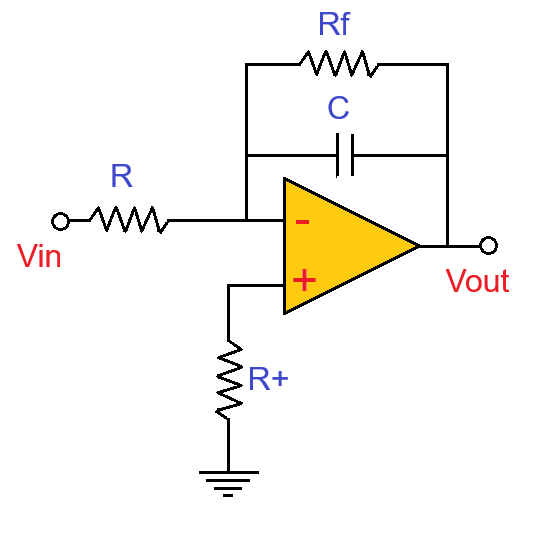

Simulador de Filtro Activo Pasa-Bajos Inversor
R: 10 kΩ
|A|: 5.0
C: 100 nF
f: 1000 Hz
Frecuencia de corte calculada fc: -- Hz
Rf = 1 / (2π fc C) : -- kΩ
R = Rf / A : -- kΩ
R1 = R ∥ Rf : -- kΩ
Ganancia a f entrada: -- dB
Instrucciones de uso
- Mueve las barras deslizables para ajustar la Resistencia R, la Ganancia |A|, el Condensador C y la Frecuencia de entrada.
- El simulador calcula automáticamente la frecuencia de corte fc y los valores de Rf, R y R1 según las fórmulas de diseño.
- Observa la ganancia en dB en la frecuencia seleccionada y la curva de respuesta en el gráfico.
Qué se puede aprender
- Cómo diseñar un filtro pasa-bajos activo de primer orden usando un amplificador operacional en configuración inversora.
- Relación entre la frecuencia de corte, la capacitancia y las resistencias R, Rf y R1.
- Cálculo de la ganancia y su comportamiento en función de la frecuencia (pendiente de -20 dB/década).
Sugerencias
- Prueba diferentes valores de C para ver cómo varía la frecuencia de corte y verifica que las resistencias queden en rangos prácticos (kΩ a MΩ).
- Si Rf o R1 quedan demasiado altos o bajos, ajusta C o R para obtener valores comerciales.
