Simulador de Regulador de Voltaje
Vin: 10 V
R1: 240 Ω
R2: 1200 Ω
Voltaje de Salida Vout: -- V
Esperando...
Instrucciones de uso
- Selecciona el tipo de regulador: LM317 (ajustable) o 7805 (fijo 5 V).
- Ajusta el voltaje de entrada con la barra deslizable.
- Si eliges LM317, cambia las resistencias R1 y R2 para calcular el voltaje de salida.
- Observa el indicador de estado para saber si la salida está regulada o en saturación.
Qué se puede aprender

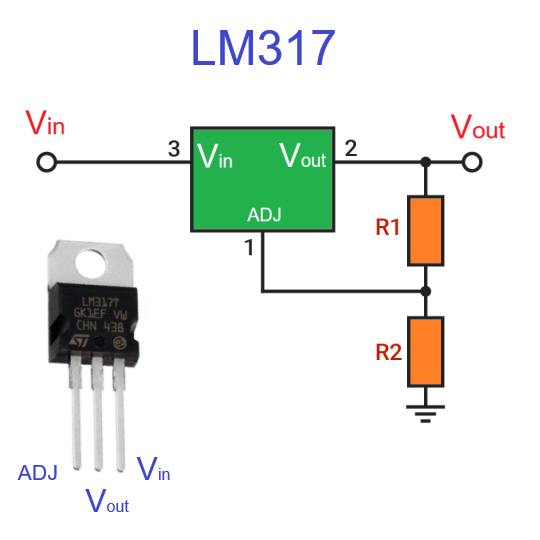

- En el LM317 la salida se calcula como Vout = 1.25 × (1 + R2/R1) aprox.
- En el 7805 la salida es fija a 5 V mientras la entrada supere la caída mínima.
- Cómo el margen entre Vin y Vout afecta la regulación y la disipación de potencia.
Sugerencias y recomendaciones
- Prueba Vin por debajo de 7 V y observa cómo el 7805 deja de regular.
- Compara la fórmula de LM317 con la salida calculada para reforzar la Ley de Ohm.
- Considera la potencia disipada: P ≈ (Vin - Vout) × I (en este simulador no se calcula corriente, pero en la práctica es clave).
