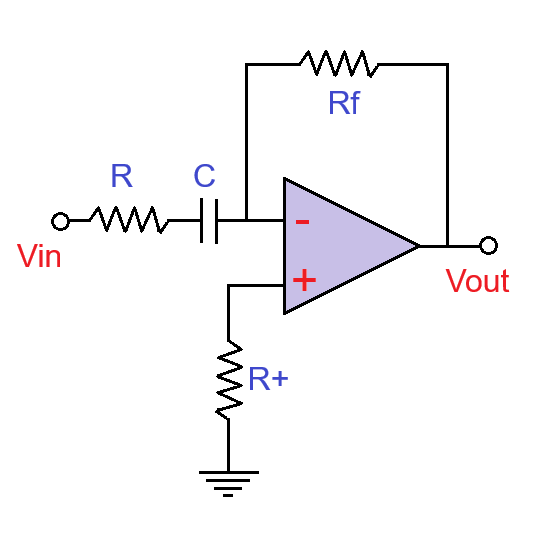

Simulador de Filtro Activo Pasa-Altos Inversor
R: 10 kΩ
A: 5.0
C: 100 nF
f: 1000 Hz
Resistencia de realimentación Rf: -- kΩ
Resistencia R+: -- kΩ
Frecuencia de corte: -- Hz
Ganancia absoluta |A| : --
Ganancia a f entrada: -- dB
Instrucciones de uso
- Ajusta la resistencia R, la ganancia A y el condensador C con las barras deslizables.
- Las resistencias Rf y R+ se calculan automáticamente.
- Mueve la frecuencia de entrada para observar la ganancia en dB y la curva en el gráfico.
Qué se puede aprender
- Relación entre la ganancia A y las resistencias de realimentación.
- Cálculo de la frecuencia de corte.
- Comportamiento del filtro pasa-altos según los componentes seleccionados.
Sugerencias
- Prueba distintos valores de A para observar la variación de la ganancia máxima.
- Utiliza la gráfica para entender la pendiente de 20 dB/década típica de los filtros de primer orden.
