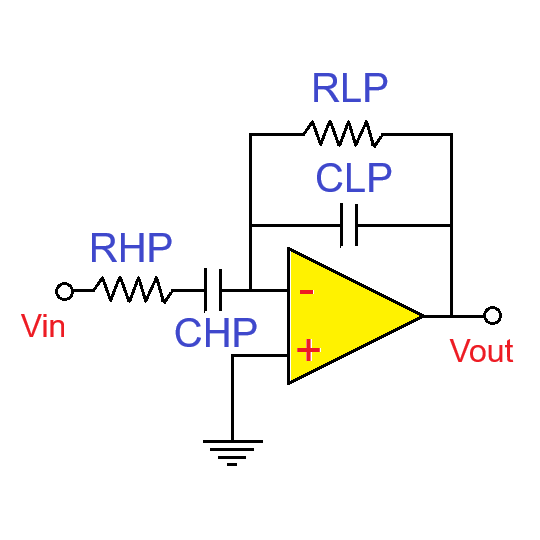

Simulador Filtro Pasa-Banda Activo
f0: 1000 Hz
Q: 0.70
A: 5.0
CLP: 100 nF
m = --
RLP = mQ / (2π f0 CLP) : -- kΩ
RHP = Q / (2π f0 A CLP) : -- kΩ
CHP = (m A CLP) / (m - 1) : -- nF
Instrucciones de uso
- Desliza para ajustar la frecuencia central f0, el factor de calidad Q, la ganancia A y el capacitor CLP.
- El simulador calcula automáticamente m, RLP, RHP y CHP usando las fórmulas de diseño.
- Observa la respuesta en frecuencia del filtro pasa-banda de segundo orden en el gráfico.
Qué se puede aprender
- Cálculo práctico de los componentes para un filtro pasa-banda activo RC de segundo orden.
- Relación entre el factor de calidad Q, la ganancia A y los valores de resistencias/capacitores.
- Cómo Q influye en el ancho de banda y la selectividad del filtro.
Sugerencias
- Si m no es real (cuando 4Q² > 1) ajusta Q a un valor menor para cumplir la condición de diseño.
- Usa valores comerciales de resistencias y capacitores cercanos a los calculados para tu prototipo.
