⚡ Simulador Rectificador Puente de Diodos
Rectificador de onda completa con puente de 4 diodos (Graetz)
12.0 V
2.0 Hz
🔋 Eficiencia del Rectificador: ~81%
(Onda completa vs 40.6% de media onda)
📊 Osciloscopio 1 - Entrada (AC)
Señal senoidal AC completa de entrada
📊 Osciloscopio 2 - Salida (Onda Completa)
Señal rectificada de onda completa (ambos semiciclos)
ℹ️ Información del Rectificador Puente

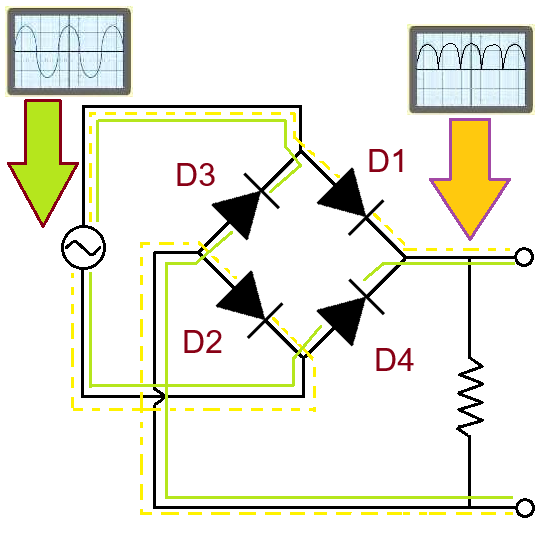

Funcionamiento: El puente de 4 diodos permite rectificar AMBOS semiciclos de la señal AC. Durante el semiciclo positivo conducen D1 y D2, durante el negativo conducen D3 y D4.
Ventajas: Mayor eficiencia (81% vs 40.6%), mejor utilización del transformador, menor rizado en la salida.
Voltaje pico de salida: 10.6 V (Vp - 2 × 0.7V por dos diodos en conducción)
Frecuencia de salida: 4.0 Hz (2 × frecuencia de entrada)
