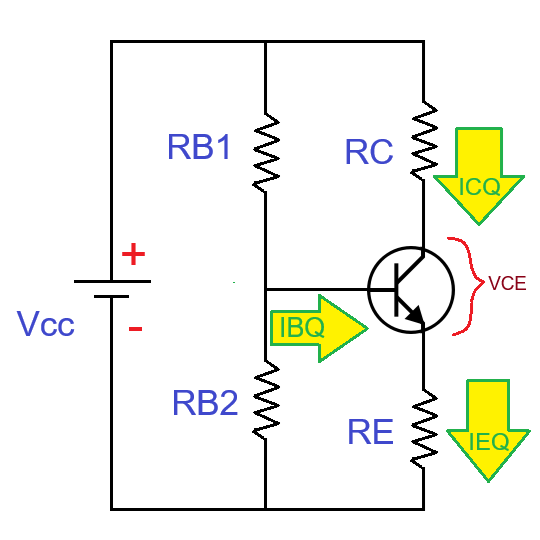

Simulador: Polarización por Divisor de Voltaje

VCC (Voltaje de alimentación):

VCC: 12 V

Resistencia base RB1 (kΩ):

RB1: 100 kΩ

Resistencia base RB2 (kΩ):

RB2: 50 kΩ

Resistencia Colector RC (kΩ):

RC: 1 kΩ

Resistencia Emisor RE (Ω):

RE: 100 Ω

Ganancia β (hFE):

β: 100

IBQ: -- mA

ICQ: -- mA

VE (emisor): -- V

VCEQ: -- V

Estado: Esperando datos…

Ajusta el voltaje de alimentación (VCC).
Ajusta las resistencias del divisor de base (RB1 y RB2), RC y RE.
Ajusta la ganancia del transistor (β).
Haz clic en “Calcular punto Q” para obtener IBQ, ICQ, VE y VCEQ.
El indicador mostrará si el transistor está en estado de corte, activa o saturación.

Cómo funciona el divisor de voltaje para polarizar la base de un BJT.
A calcular el punto de operación Q (corrientes y voltajes) con divisor de tensión.
La estabilidad que da el divisor frente a variaciones de β.
La importancia de elegir RB1, RB2 adecuados para obtener la corriente de base necesaria.

Prueba distintos valores de RB1 y RB2 manteniendo RC y RE fijos para ver cómo cambia el punto Q.
Verifica los resultados con ecuaciones manuales utilizando las fórmulas del divisor y las relaciones del BJT.
Compara con polarización fija o estabilizada para ver en qué casos da más estabilidad.
