Simulador Polarización por Realimentación de Colector

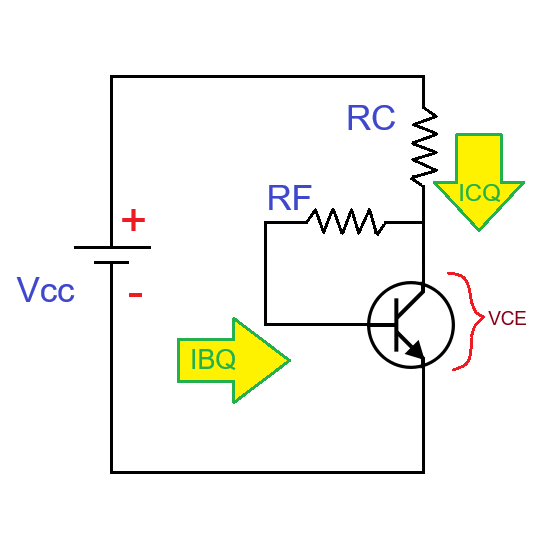

Circuito Realimentación de Colector
VCC: 15 V
RF: 10000 Ω
RC: 1
β: 100
IBQ: -- mA
ICQ: -- mA
VCEQ: -- V
Estado: Esperando datos…

Instrucciones de uso

  • Ajusta el voltaje de alimentación (VCC).
  • Ajusta la resistencia de realimentación (RF).
  • Ajusta la resistencia de colector (RC).
  • Ajusta la ganancia del transistor (β).
  • Pulsa Calcular punto Q para ver IBQ, ICQ, VCEQ y el estado (corte / activa / saturación).

Qué se puede aprender

  • Cómo RF introduce realimentación negativa que estabiliza la corriente de colector ante variaciones de β y temperatura.
  • Cómo calcular el punto de operación (IBQ, ICQ, VCEQ) para esta configuración con realimentación de colector.
  • Entender cuando el transistor cae en saturación o corte según los valores usados.

Sugerencias y recomendaciones

  • Usa valores de RF grandes para ver mejor el efecto estabilizador.
  • Verifica tus resultados manualmente usando la fórmula del circuito con RF (hay en el sitio referencia).
  • Prueba cambiando β para observar cuán sensible es el punto Q sin realimentación versus con realimentación.
