Detector de Lluvia con Circuito Electrónico

Detector de Lluvia con Circuito Electrónico

En este artículo te presentamos un práctico circuito detector de lluvia que emplea componentes electrónicos sencillos como transistores, compuertas NAND CD4093 y un sensor de humedad para detectar la presencia de agua de lluvia y activar un zumbador de alerta.

Descripción del Circuito

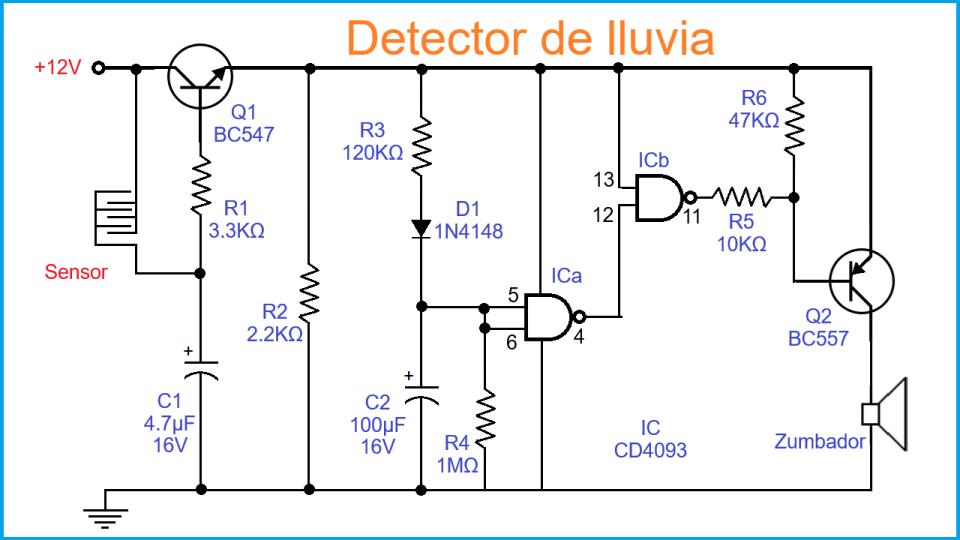

El diagrama mostrado utiliza un transistor Q1 tipo BC547 para amplificar la señal proveniente de un sensor de humedad o sensor de lluvia. Cuando el sensor detecta gotas de agua, el transistor Q1 conmuta y activa el circuito temporizador formado por C2 y R4. La compuerta ICa del integrado CD4093 actúa como disparador y temporizador, generando un pulso estable. Este pulso se envía a otra compuerta ICb del mismo integrado para accionar el transistor Q2 (BC557 ), que a su vez enciende un zumbador que avisa la presencia de lluvia.

Gracias a la configuración del CD4093 y los componentes asociados, el sistema permite mantener el zumbador encendido durante un cierto tiempo aunque deje de llover, gracias al retardo que proporcionan C2 y R4.

Lista de Materiales

Funcionamiento

Cuando el sensor de lluvia entra en contacto con el agua, su resistencia disminuye, generando una pequeña corriente que polariza la base de Q1. Esto activa el temporizador con la compuerta ICa y el Condensador C2, manteniendo la señal durante algunos segundos incluso si deja de llover. El pulso llega a la compuerta ICb, activando el transistor Q2, que alimenta el zumbador y genera la alarma sonora.

Aplicaciones

Este detector de lluvia se puede utilizar en múltiples aplicaciones, por ejemplo:

Conclusión

Este circuito detector de lluvia es una solución sencilla, económica y efectiva para proyectos electrónicos caseros, escolares o de automatización, permitiendo detectar precipitaciones y emitir una alarma de manera confiable.
